Stáhněte si zde model prostorového vazníku a otevřete ho v programu RFEM pro výpočty metodou konečných prvků. Tento model byl vytvořen pro online školení 'tutoriál k programu RFEM 6 v programu Rhino & Grasshopper'.

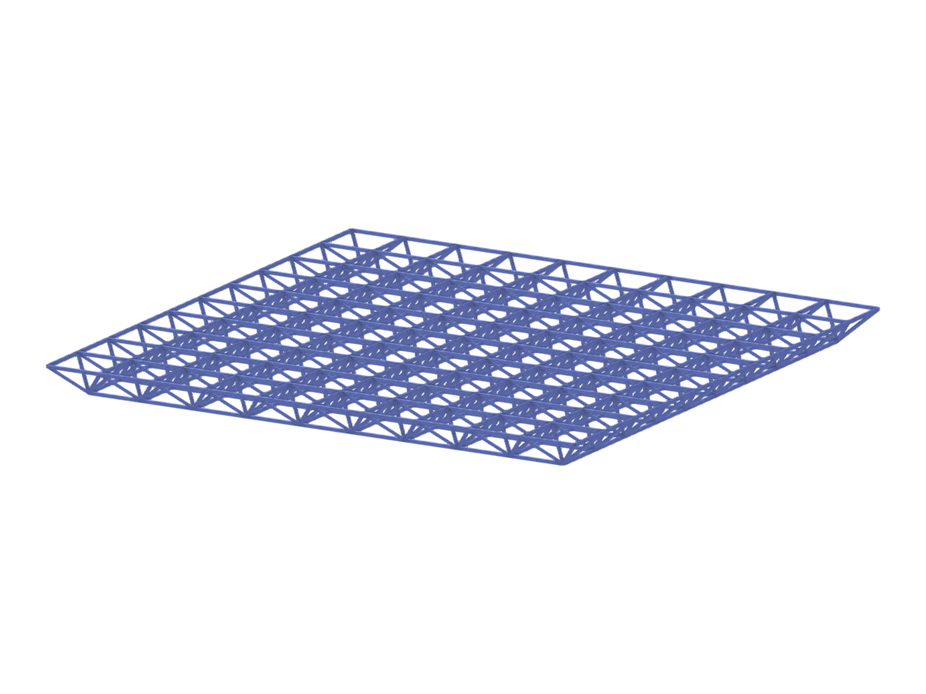

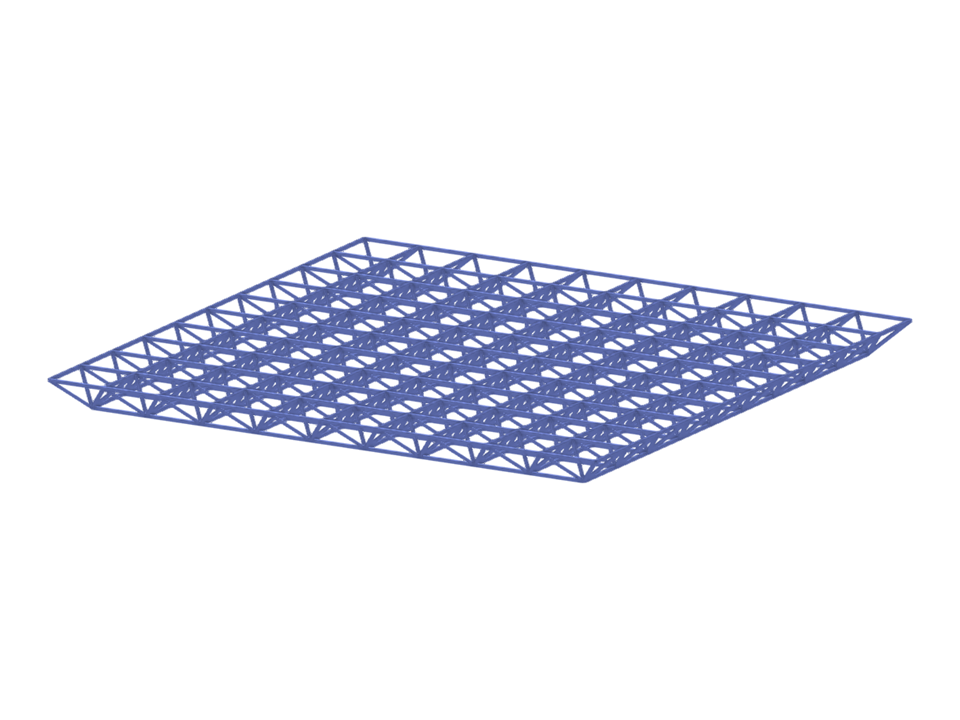

Prostorová příhradová konstrukce z online školení | RFEM 6 tutoriál s rozhraním na Rhino & Grasshopper
| Počet uzlů | 221 |
| Počet linií | 800 |
| Počet prutů | 800 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 13,720 t |
| Rozměry | 20,000 x 1,000 x 20,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
