Raumfachwerk aus Online-Schulung | Tutorial für Rhino & Grasshopper in RFEM 6

Modell zum Herunterladen

20. Januar 2022

003126

Stahltragwerke | Allgemein

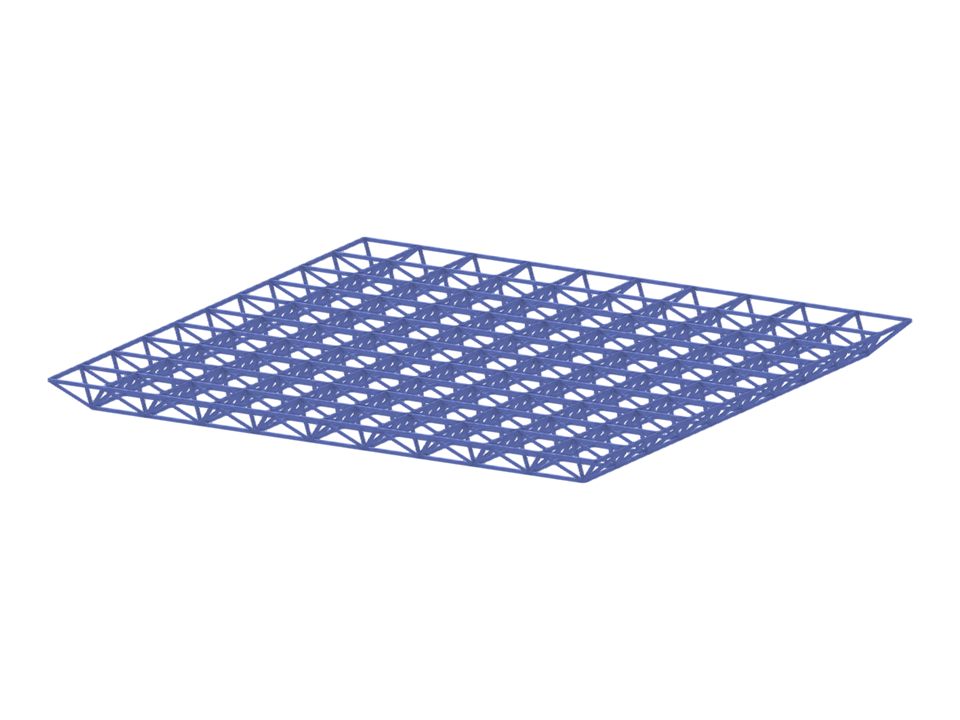

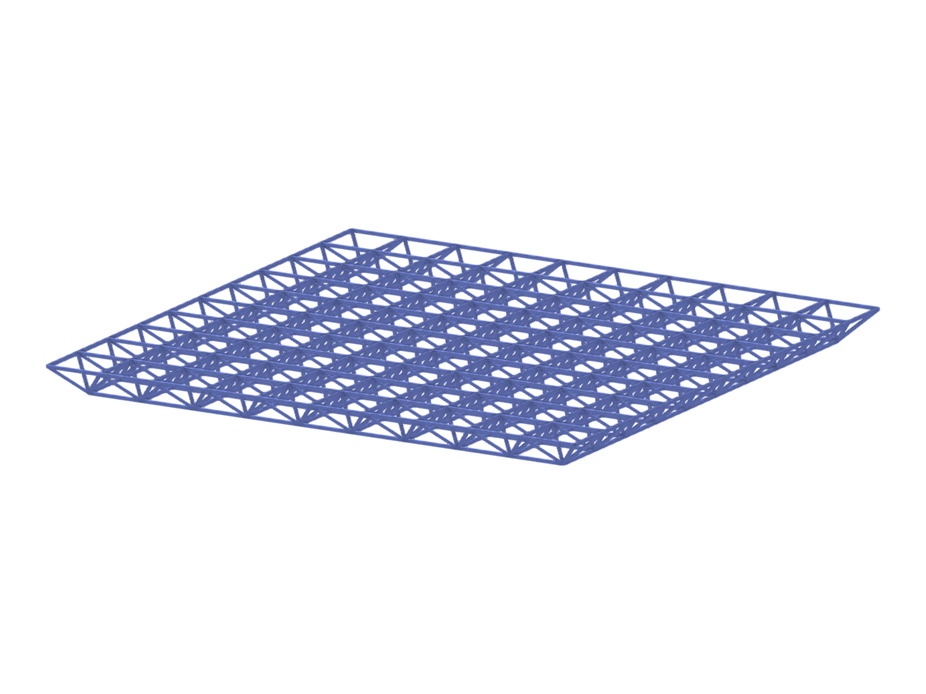

Raumfachwerk aus Online-Schulung | Schulungsbeispiel mit Rhino & Grasshopper in RFEM 6

Beschreibung

Laden Sie hier das Modell eines Raumfachwerks herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM. Dieses Modell wurde im Rahmen der Online-Schulung "RFEM 6 Tutorial with Rhino & Grasshopper" erstellt.

Modell verwendet in

Video 003039 | Tutorial für Rhino & Grasshopper in RFEM 6 | 008 3D-Fachwerkstrukturen

Schlüsselwörter

Geschlossen Stahlbau

Schreiben Sie einen Kommentar...

0 Kommentieren

Anzahl Knoten 221
Anzahl Linien 800
Anzahl Stäbe 800
Anzahl Flächen 0
Anzahl Volumen 0
Anzahl Lastfälle 0
Anzahl Lastkombinationen 0
Anzahl Ergebniskombinationen 0
Gesamtgewicht 13.720 t
Abmessungen 20.000 x 1.000 x 20.000 m

0 0

Haftungsausschluss

Modelle zum Herunterladen

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
