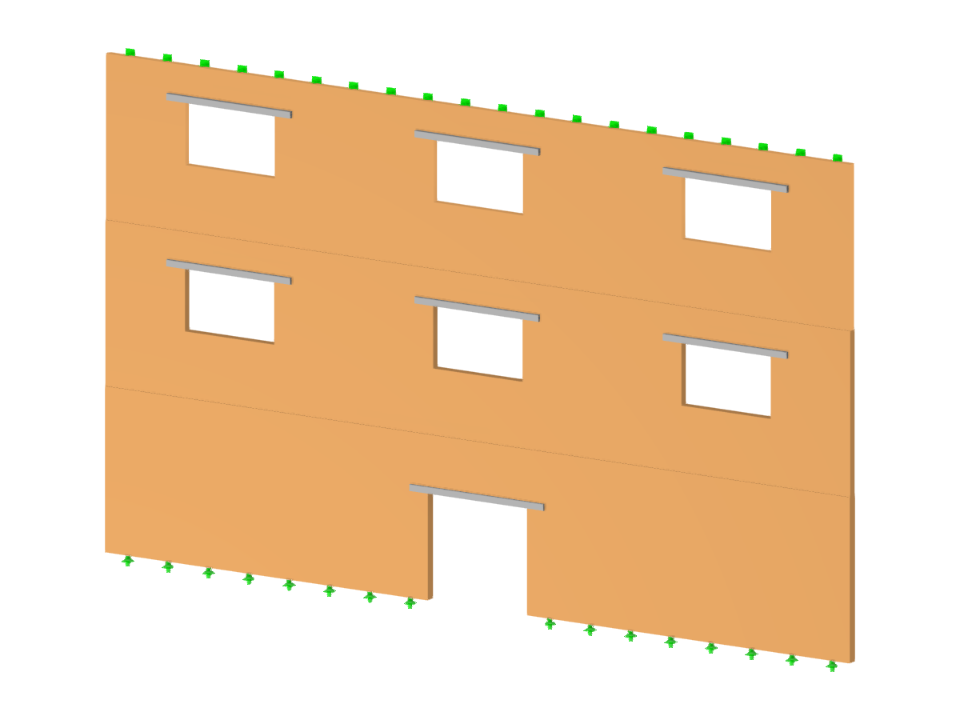

Mur de maçonnerie, 3 niveaux. 3 fenêtres par niveau, 1 porte au premier niveau.
- Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Ce fichier à télécharger contient un modèle paramétré enregistré en tant que bloc (type de fichier *.rf6).
Mur en maçonnerie avec portes et fenêtres
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 50 |
| Nombre de lignes | 53 |
| Nombre de barres | 21 |
| Nombre de surfaces | 3 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 5 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 16,605 t |
| Cotation fonctionnelle | 15,000 x 9,000 x 0,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Webinaire
Webinaire
Base de connaissance
Base de connaissance
Foire aux questions (FAQ)
Les résultats pour les barres peuvent être affichés graphiquement à l'aide de la catégorie du navigateur Articulations de barre. Les résultats numériques des articulations de barre sont disponibles dans la catégorie Résultats par barre. Les tableaux Déformations de l'articulation de barre et Forces de l'articulation de barre sont disponibles pour analyser et documenter les résultats des déformations et des forces dans la zone des articulations de barre.
Le tableau répertorie les déformations et les forces de chaque barre pour les positions spécifiées dans le gestionnaire du tableau de résultats. Vous pouvez également y contrôler quelles valeurs extrêmes afficher.
Différents paramètres de vérification des sections peuvent être ajustés dans la configuration pour l'état limite de service. La condition de section appliquée pour l'analyse des déformations et de l'ouverture des fissures peut y être contrôlée.
Les paramètres suivants peuvent être activés :
- État fissuré calculé d'après la charge associée
- État fissuré déterminé sous forme d'enveloppe à partir de toutes les situations de projet à l'ELS
- État de fissuration indépendant de la charge
Dans l'onglet « Flèche et appuis de calcul » sous « Modifier la barre », les barres peuvent être clairement segmentées à l'aide de fenêtres d'entrée optimisées. Selon les appuis, les limites de déformation pour les poutres en porte-à-faux et à travée simple sont utilisées automatiquement.
En définissant l'appui de calcul dans la direction correspondante au début et à la fin de la barre et aux nœuds intermédiaires, le programme reconnaît automatiquement les segments et les longueurs de segment auxquels la déformation admissible est liée. Il reconnaît également automatiquement s'il s'agit d'une poutre ou d'un porte-à-faux à l'aide des appuis de calcul définis. L'attribution manuelle, comme dans les versions précédentes (RFEM 5), n'est plus nécessaire.
L'option « Longueurs définies par l'utilisateur » permet de modifier les longueurs de référence dans le tableau. La longueur de segment correspondante est toujours utilisée par défaut. Si la longueur de référence diffère de la longueur du segment (par exemple, dans le cas de barres courbes), elle peut être ajustée.
Cette fonctionnalité contribue également à un affichage clair de vos résultats. Les plans de coupe sont des plans sécants que vous pouvez placer librement dans le modèle. Ainsi, la zone devant ou derrière le plan est masquée dans l'affichage. Vous pouvez ainsi afficher clairement et simplement les résultats à une intersection ou dans un solide, par exemple.
