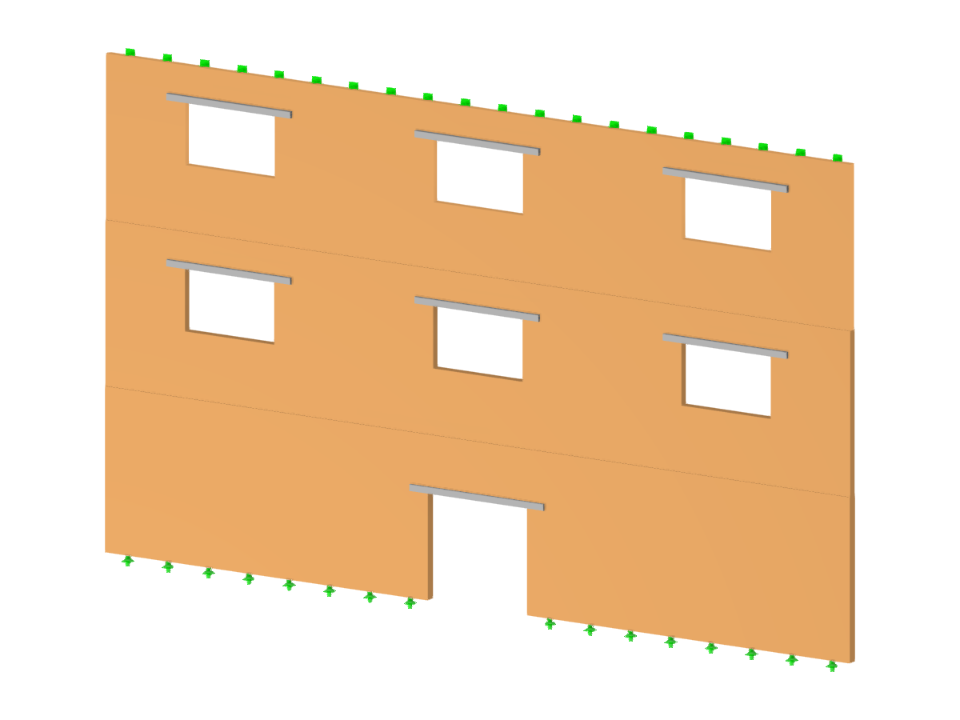

Zděná stěna, 3 podlaží. 3 okna v patře, 1 dveře v prvním patře.
- Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).
Zděná stěna s dveřmi a okny
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 50 |
| Počet linií | 53 |
| Počet prutů | 21 |
| Počet ploch | 3 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 5 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 16,605 t |
| Rozměry | 15,000 x 9,000 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
