Téléchargez ici le modèle d'un bâtiment en béton et ouvrez-le avec le programme aux éléments finis RFEM 6.
Ce modèle est utilisé dans le webinaire « Considération de la notion d'étage avec le module Modèle de bâtiment » du 14 août 2023.Modèle utilisé dans

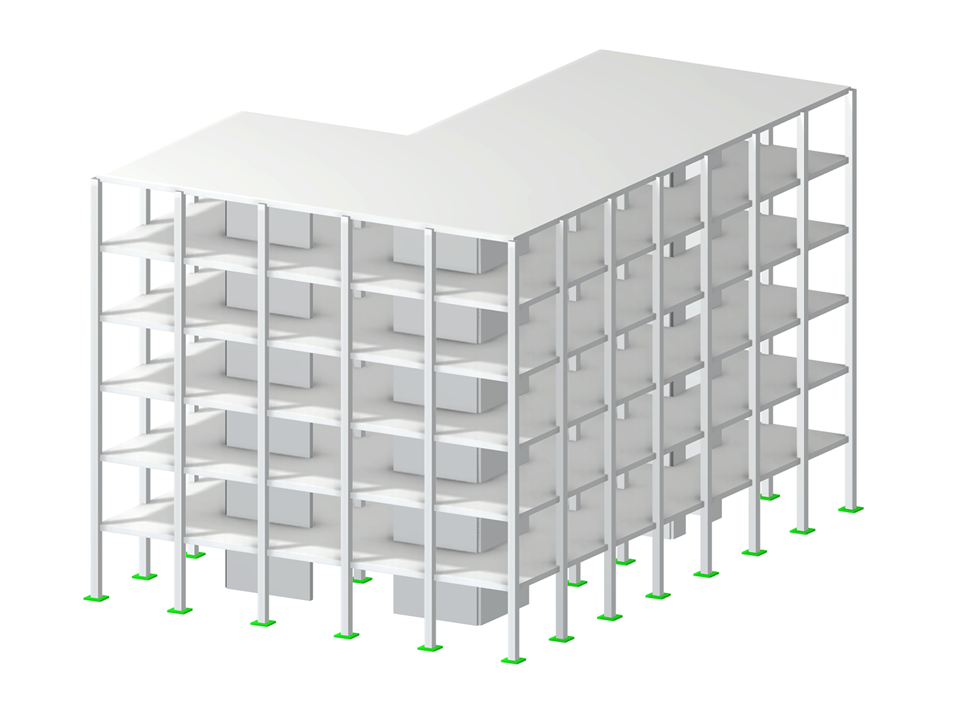

Bâtiment en béton
| Nombre de nœuds | 327 |
| Nombre de lignes | 385 |
| Nombre de barres | 189 |
| Nombre de surfaces | 54 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 17 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 2075,875 t |
| Dimensions (métrique) | 20,000 x 18,000 x 28,000 m |
| Dimensions (impériales) | 65.62 x 59.06 x 91.86 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
