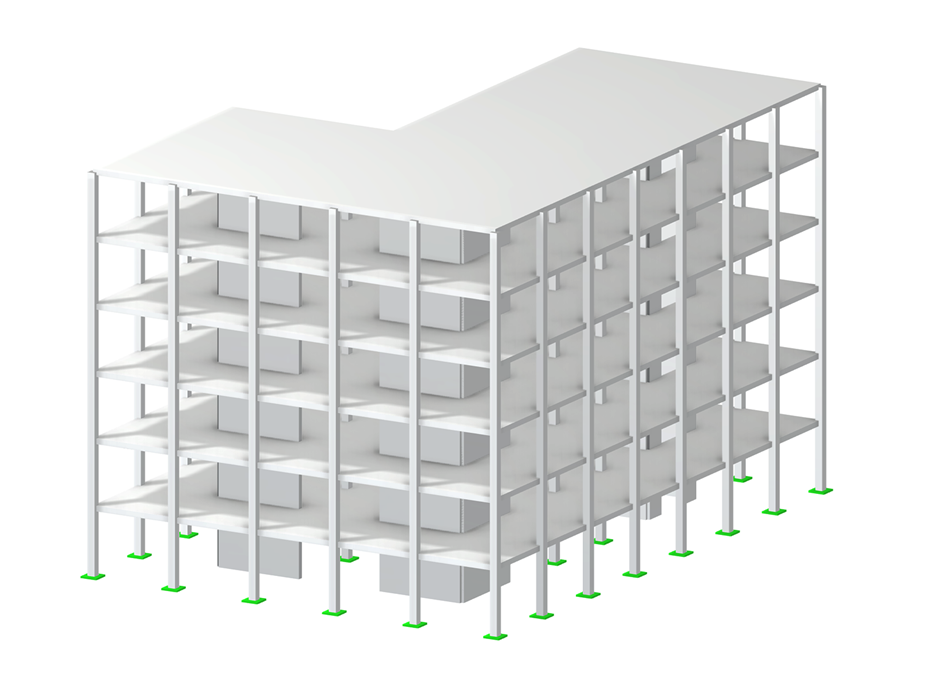

Laden Sie hier das Modell eines Gebäudes aus Beton herunter und öffnen Sie es mit dem FEM-Programm RFEM 6.
Ce modèle est utilisé dans le webinaire « Considération de la notion d'étage avec le module Modèle de bâtiment » du 14 août 2023.Betongebäude
| Anzahl Knoten | 327 |
| Anzahl Linien | 385 |
| Anzahl Stäbe | 189 |
| Anzahl Flächen | 54 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 17 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2075,875 t |
| Abmessungen (metrisch) | 20,000 x 18,000 x 28,000 m |
| Abmessungen (imperial) | 65.62 x 59.06 x 91.86 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
