004475

M.Eng. Damien Taunay

1.9.2023

Stáhněte si zde model betonové budovy a otevřete ho v programu RFEM 6 pro výpočty MKP.

Tento vzorový model jsme použili při webinářiNávrh podlaží za využití addonu Model budovy14. srpna 2023.

(0)

0 z 5 hvězdiček

5 hvězdiček		0
4 hvězdičky		0
3 hvězdičky		0
2 hvězdičky		0
1 hvězdička		0

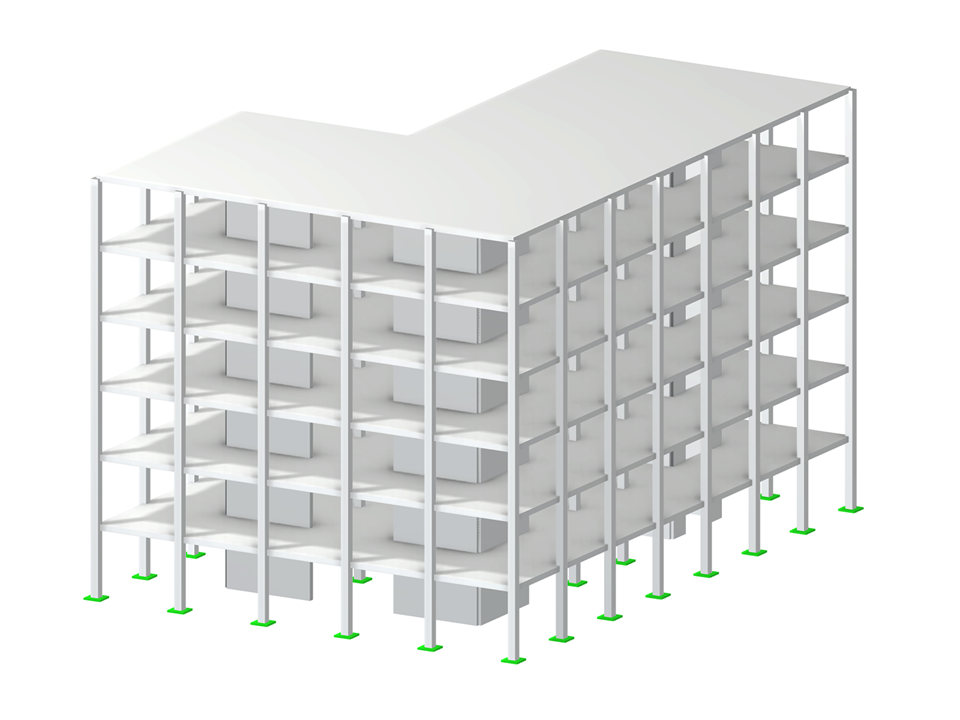

Betonová budova

Verze souboru

Počet uzlů	327
Počet linií	385
Počet prutů	189
Počet ploch	54
Počet těles	0
Počet zatěžovacích stavů	4
Počet kombinací zatížení	17
Počet kombinací výsledků	0
Celková hmotnost	2075,875 t
Rozměry	20,000 x 18,000 x 28,000 m

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
