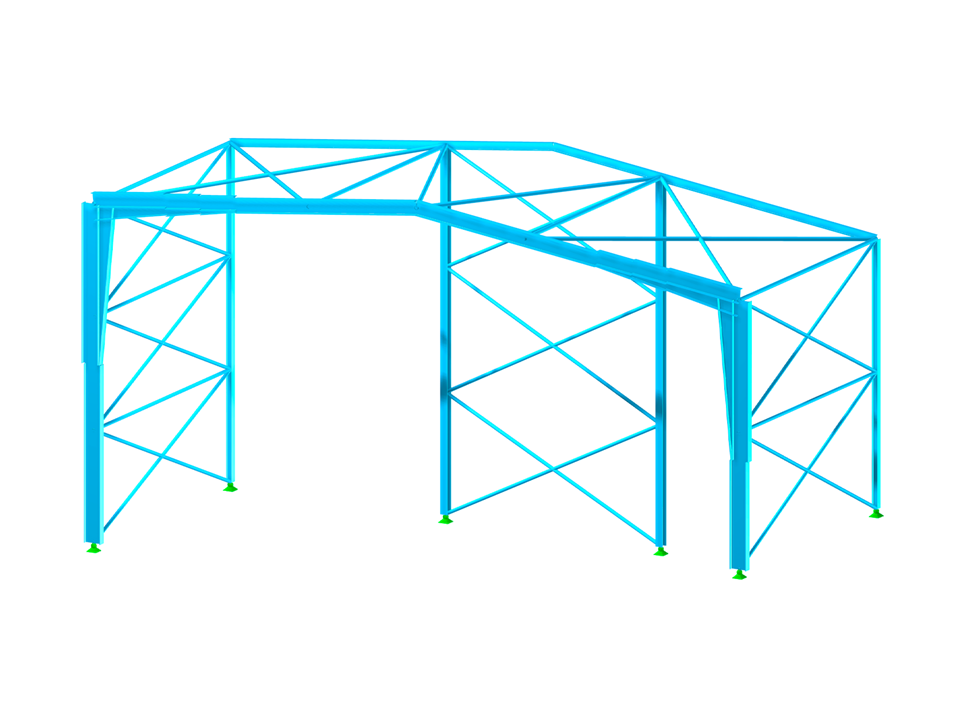

Ce modèle présente une charpente de hall d'entrepôt en acier développée dans le cadre d'un mémoire de baccalauréat axé sur une approche de conception globale. Le projet se concentre sur la conception structurelle de la charpente en acier, y compris l'analyse des charges et le développement des éléments clés tels que le toit et le bardage mural, le cadre transverse principal, le mur pignon, les systèmes de contreventement et les éléments porteurs de la cloison intérieure.
Auteur : František Hovorka Université : Université technique tchèque de Prague – Faculté de génie civil Conseiller : Prof. Ing. Michal Jandera, Ph.D.
Portique de structure de halle de stockage acier
| Nombre de nœuds | 56 |
| Nombre de lignes | 69 |
| Nombre de barres | 69 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 11 |
| Nombre de combinaisons de charges | 27 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 6,957 t |
| Dimensions (métrique) | 18,000 x 9,583 x 6,600 m |
| Dimensions (impériales) | 59.06 x 31.44 x 21.65 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
