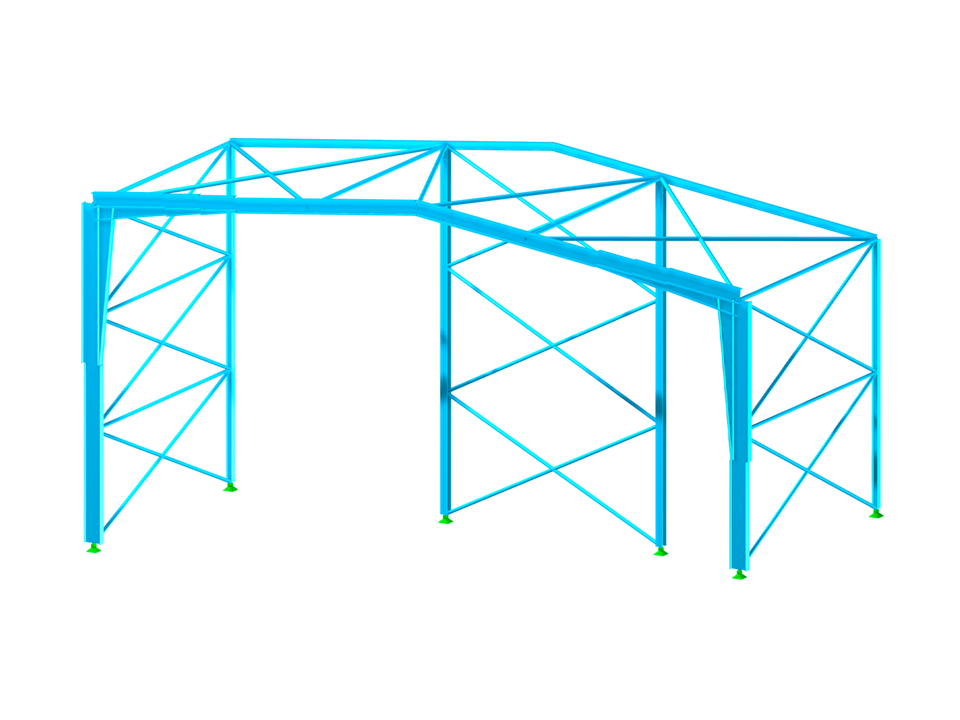

Tento model představuje konstrukční rámec ocelové skladové haly, který byl vyvinut v rámci bakalářské práce zaměřené na komplexní návrhový přístup. Projekt se soustředí na konstrukční návrh ocelového rámu, včetně analýzy zatížení a vývoj klíčových prvků, jako je střešní a stěnové opláštění, hlavní příčný rám, štítová stěna, ztužující systémy a podpůrné prvky vnitřní dělící stěny.
Autor: František Hovorka
Univerzita: České vysoké učení technické v Praze – Fakulta stavební
Vedoucí: Prof. Ing. Michal Jandera, Ph.D.
Model použitý v
Konstrukční rám haly ocelového skladu
| Počet uzlů | 56 |
| Počet linií | 69 |
| Počet prutů | 69 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 11 |
| Počet kombinací zatížení | 27 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 6,957 t |
| Rozměry (metrické) | 18,000 x 9,583 x 6,600 m |
| Rozměry (imperiální) | 59.06 x 31.44 x 21.65 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
