Ce modèle présente une base de colonne avec une section creuse rectangulaire (RHS), deux éléments diagonaux RHS et des composants essentiels tels qu'une plaque de base et une plaque de gousset traversante. Il comprend des plaques de raccordement, une plaque de couronnement et une connexion diagonale boulonnée pour un ancrage fiable. Le modèle sert d'exemple détaillé de conception de connexions en acier.

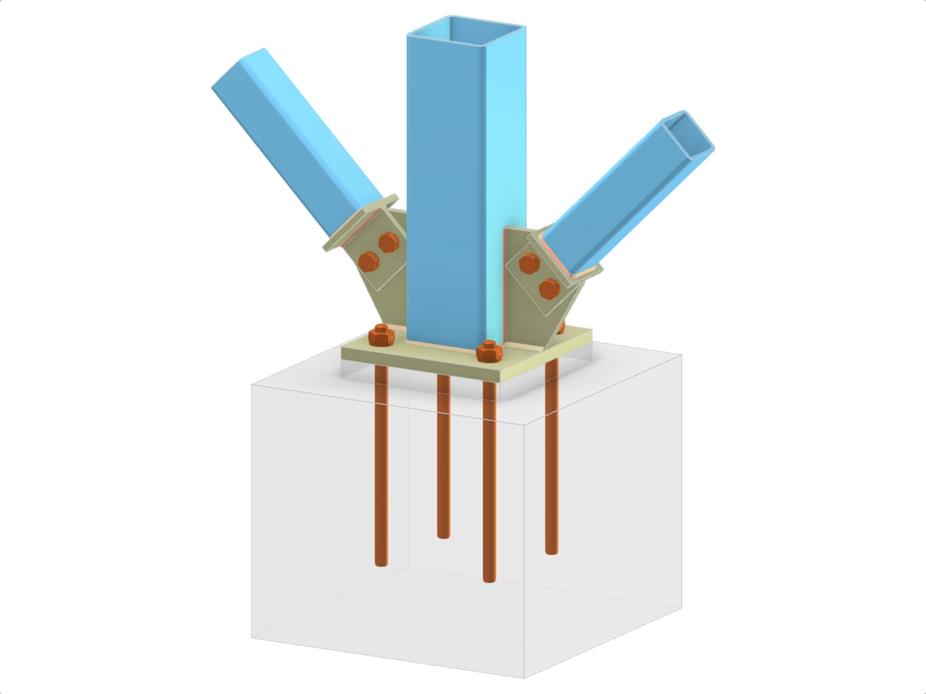

Pied de poteau avec plaque de jarret et connexion diagonale boulonnée
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,056 t |
| Dimensions (métriques) | 2,000 x 1,000 x 0,000 m |
| Dimensions (impériales) | 6.56 x 3.28 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
