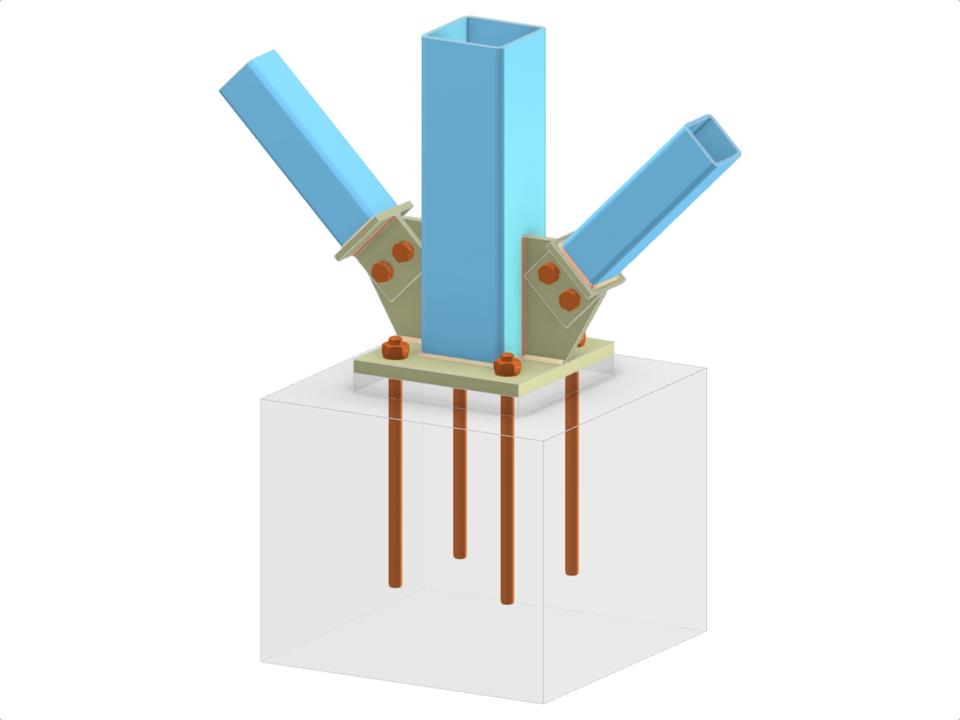

Tento model představuje základovou patku sloupu z pravoúhlého profilu (RHS), dvou diagonálních prutů RHS a základních prvků, jako je patní deska a průchozí přípojný plech. Součástí jsou spojovací plechy, krycí plech a šroubový diagonální spoj pro spolehlivé ukotvení. Model slouží jako detailní příklad návrhu ocelového spoje.
Základová patka sloupu s přípojným plechem a šroubovým diagonálním spojem
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,056 t |
| Rozměry (metrické) | 2,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 6.56 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
