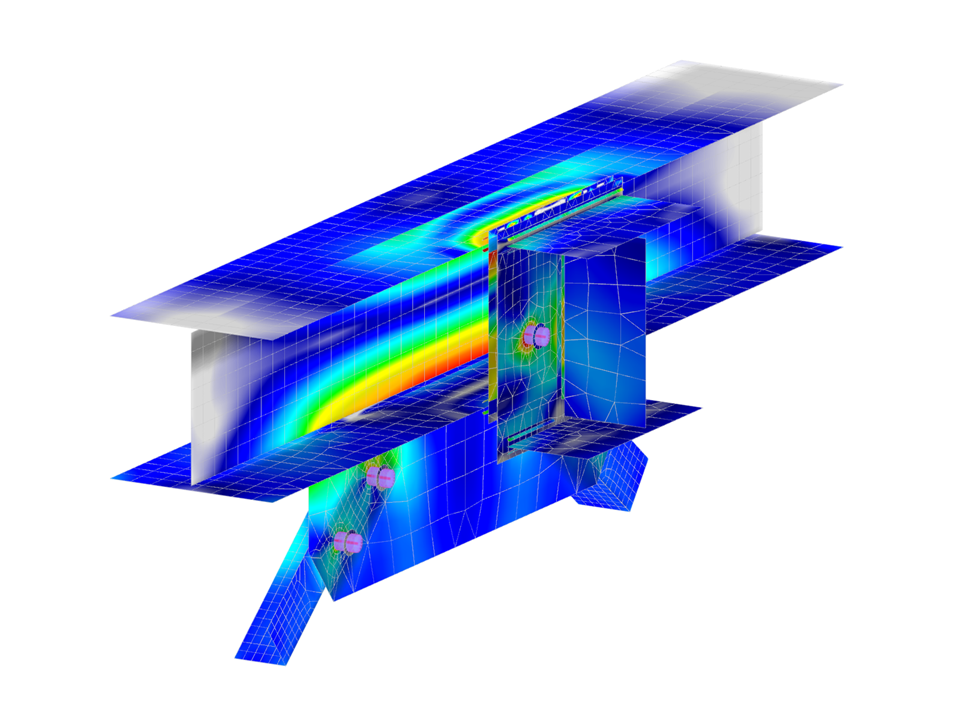

Ce modèle présente une connexion en acier comprenant une poutre avec une plaque d'extrémité décalée et une gousset incorporant un contreventement en L. Le modèle inclut les forces internes transférées d'une structure de tour en acier, essentielles pour comprendre la dynamique et la répartition des charges. Les caractéristiques clés sont la poutre en I et les raidisseurs, qui assurent la résistance et la stabilité. Ce modèle est exporté pour une analyse détaillée et des applications d'ingénierie.
Assemblage d’une poutre en acier avec platine décalée et gousset avec contreventement en L
| Nombre de nœuds | 763 |
| Nombre de lignes | 604 |
| Nombre de barres | 408 |
| Nombre de surfaces | 44 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,062 t |
| Dimensions (métriques) | 0,290 x 0,397 x 1,095 m |
| Dimensions (impériales) | 0.95 x 1.3 x 3.59 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
