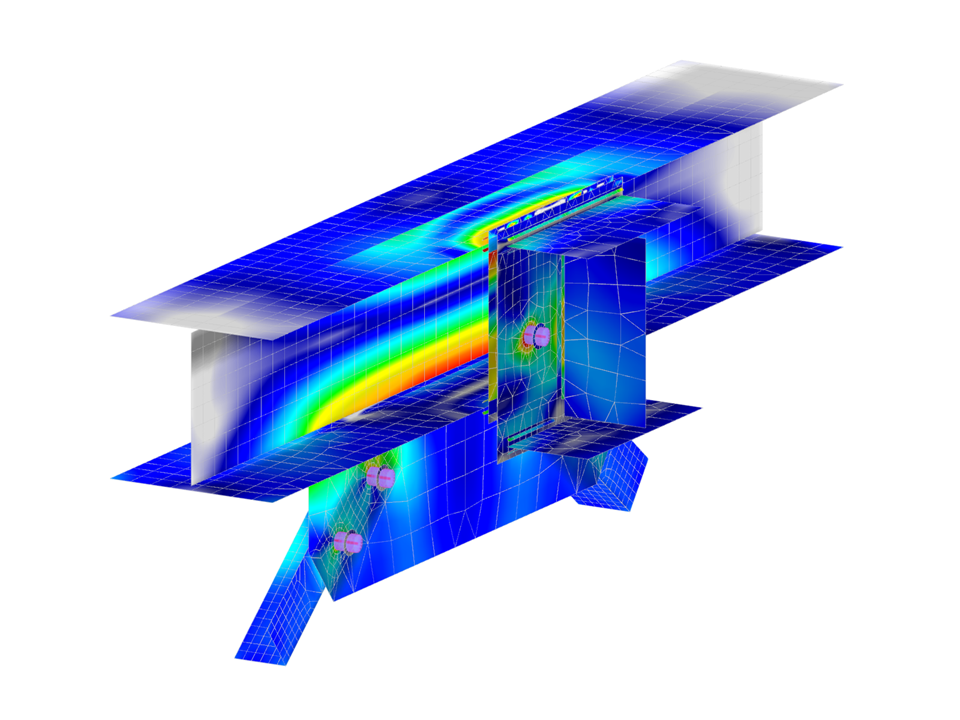

Tento model obsahuje funkci spojení oceli, které se skládá z nosníku s posunutou koncovou deskou a výztuhy s L-tvarovým zavětrováním. Model zahrnuje vnitřní síly přenášené z ocelové věžové konstrukce, které jsou důležité pro pochopení dynamiky a rozložení zatížení. Klíčovými prvky jsou I-nosník a výztuhy, které zajišťují pevnost a stabilitu. Tento model je exportován pro podrobnou analýzu a inženýrské aplikace.
Ocelový spoj nosníku s posunutou čelní deskou a výztuhou s L-ztužením
| Počet uzlů | 763 |
| Počet linií | 604 |
| Počet prutů | 408 |
| Počet ploch | 44 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,062 t |
| Rozměry (metrické) | 0,290 x 0,397 x 1,095 m |
| Rozměry (imperiální) | 0.95 x 1.3 x 3.59 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
