Intégration dans RFEM 6

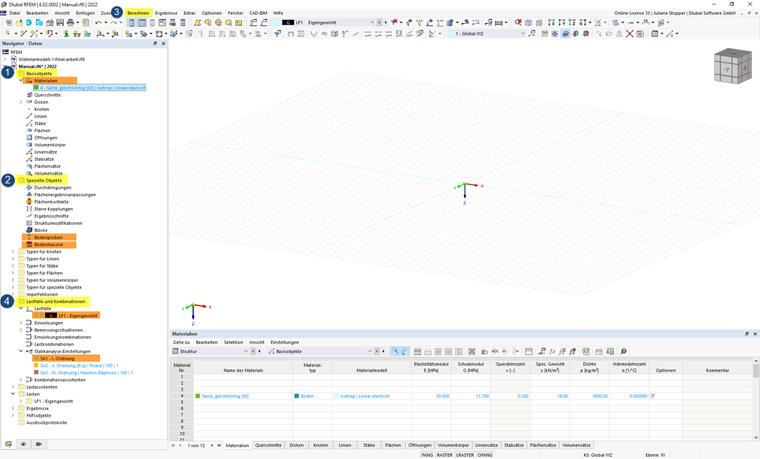

La vue d'ensemble suivante présente l'interface utilisateur de RFEM 6 et contient des marques aux points dans le navigateur ou dans les paramètres globaux, qui sont complétées par des options de saisie spécifiques suite à l'activation du module complémentaire Analyse géotechnique.

Objets de base (1)

Les matériaux sont développés dans le dossier Objets de base. Des lois de matériaux adaptées à l'analyse des sols sont désormais disponibles.

Objets spéciaux (2)

Les objets « Échantillons de sol » et « Massifs de sol » spécifiques à l'analyse géotechnique sont ajoutés au dossier Objets spéciaux. Ils servent à définir la structure du sol à analyser.

Paramètres de calcul globaux (3)

Dans le menu « Calculer », sous « Paramètres de maillage », des paramètres sont ajoutés spécifiquement en fonction des exigences pour le maillage du modèle de sol.

Cas de charge et combinaisons (4)

L'état initial peut être défini dans le dossier Cas de charge et combinaisons. De plus, des paramètres d'analyse spécifiques sont disponibles.

La définition de l'entrée est détaillée dans la section Données d'entrée.
