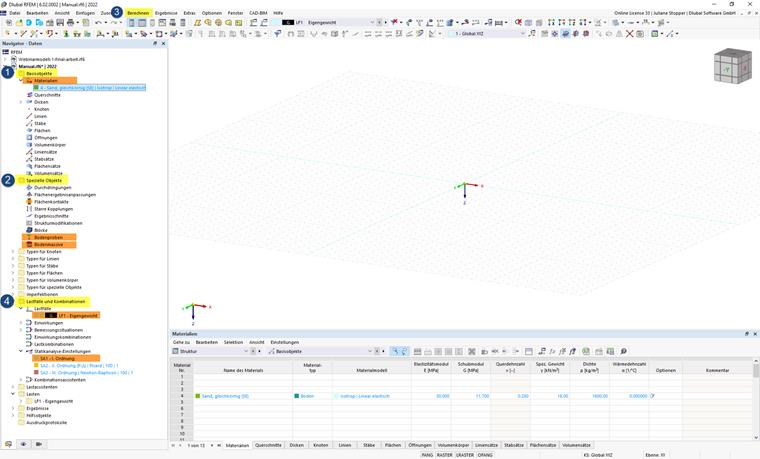

V následujícím přehledu předkládáme uživatelské prostředí programu RFEM 6 s označením na místech v navigátoru, resp. v globálních nastaveních, která se po aktivaci addonu Geotechnická analýza rozšíří o specifické možnosti zadávání.
Základní objekty (1)
Ve složce Základní objekty se rozšíří materiály. Nyní budete mít k dispozici vhodné materiálové zákony pro analýzu podloží.
Geotechnická analýza (2)
Ve složce Speciální objekty se doplní pro geotechnickou analýzu speciální objekty „Zemní sondy“, „Půdní masivy“ a „Typy únosnosti pilot“. Slouží k zadání analyzované struktury podloží.
Globální nastavení výpočtu (3)
V nabídce „Výpočet“ se do položky „Nastavení sítě prvků“ přidají nastavení speciálně podle požadavků na síťování modelu půdního tělesa.
Zatěžovací stavy a kombinace (4)
V položce Zatěžovací stavy a kombinace lze nastavit počáteční stav. Dále jsou k dispozici specifická nastavení pro analýzu.
Podrobněji se zadáním vstupních údajů budeme zabývat v kapitole Vstupní údaje.
