Resultados gráficos

Por defeito, são apresentadas as 'Deformações globais' do modelo.

Seleccionar os casos de carga e as combinações de carga

Utilize os botões e à direita da lista de casos de carga para alternar entre os resultados dos casos de carga e combinações. Também pode selecionar uma entrada específica da lista.

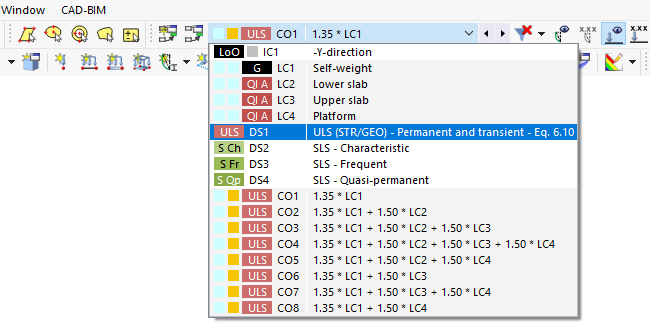

03 Selecionar caso ou combinação de carga na lista da barra de ferramentas

As deformações de CO2 mostram, por exemplo, B. os deslocamentos do peso próprio e da carga imposta na placa inferior incluindo os coeficientes de segurança. Estes são refletidos no aumento dos valores de carga.

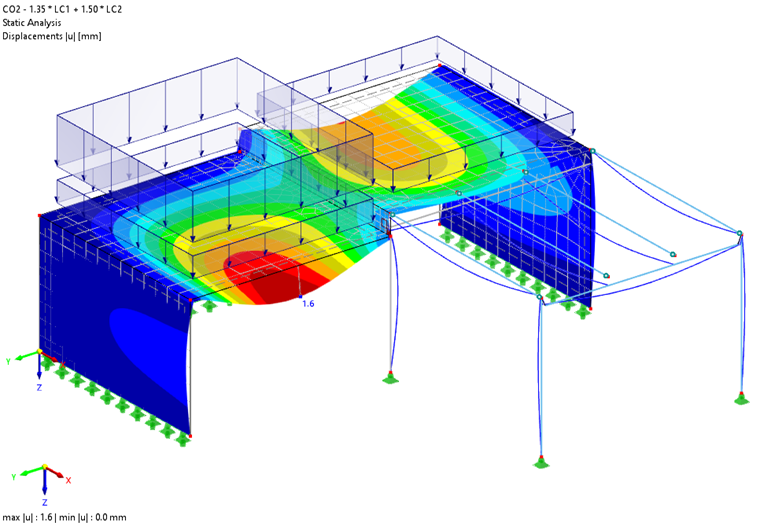

04 Deformações devido a peso próprio e carga variável na laje inferior (CO2)

Os resultados da situação de dimensionamento ULS DS1 (ver a imagem Selecionar caso ou combinação de carga) cobrem os resultados máximos para todas as combinações de carga contidas – CO1 a CO8.

Seleção de resultados no navegador

No Navegador ' - Resultados ', pode selecionar o tipo de saída para a visualização, tais como: B. Deformações, forças internas da barra, tensões de superfície ou reações de apoio. As categorias básicas estão destacadas na imagem Navegador - Resultados. Nas subcategorias, pode selecionar o tipo de resultado específico.

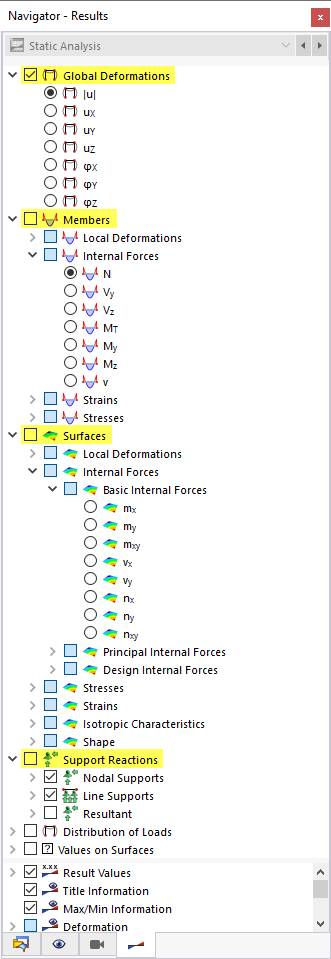

05 Navegador de projetos - Resultados

Defina como LC8 , por exemplo. B. Mostrar os resultados do peso próprio e da carga imposta na plataforma. De seguida, active a categoria Barras e seleccione a opção M_y na entrada da árvore de forças internas . Selecione também a categoria Superfícies . No item de árvore Forças internas básicas , active a opção m_y .

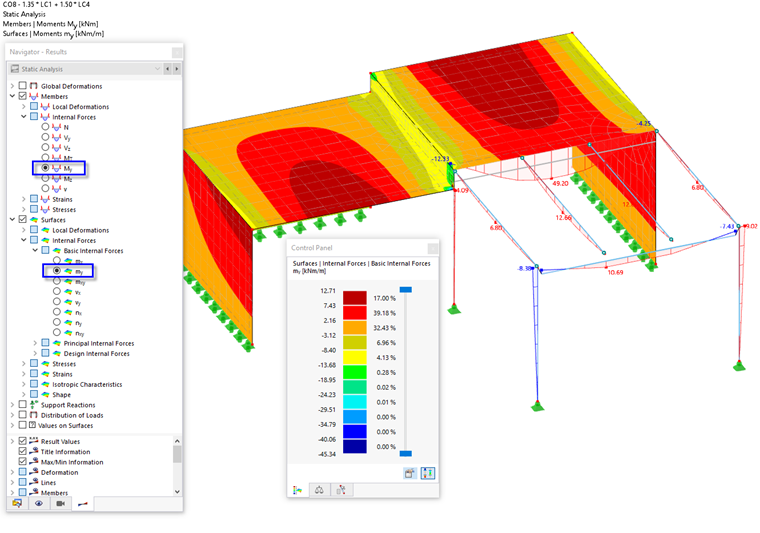

06 Momentos fletores de barras de plataforma e superfícies de lajes

Os momentos 'M_y ' são os momentos fletores em torno do eixo maior das barras da plataforma. Os momentos de base da superfície 'm_y ', contudo, representam os momentos de flexão que atuam na direção dos eixos y locais das superfícies. No caso das placas, elas são paralelas ao eixo Y global.

Se as cargas são exibidas, podem ser ocultadas utilizando os botões e na barra de ferramentas. Além disso, desative os símbolos de refinamento da malha e da malha: Abra o Navegador - Mostrar através da guia tab.

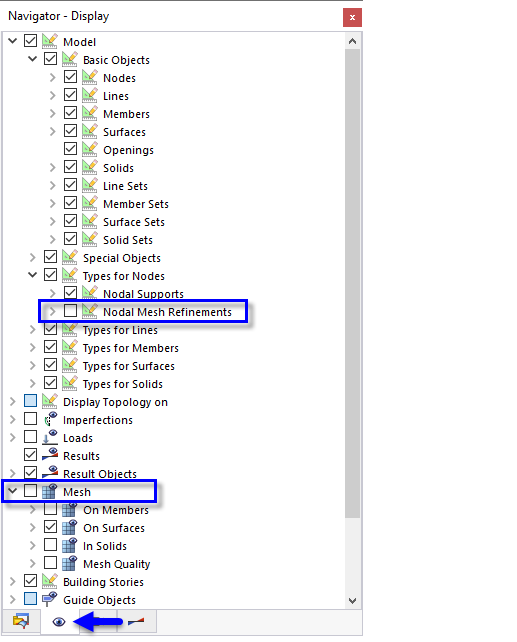

10 Desativar refinamentos de malha de nós e malha no "Navegador – Mostrar"

Na categoria ' Modelo ', abra a opção Tipos para os nós e limpe a caixa de seleção Refinamentos dos nós . Em seguida, desative a caixa de seleção da categoria Malha .

Defina novamente o Navegador - Resultados com o botão .

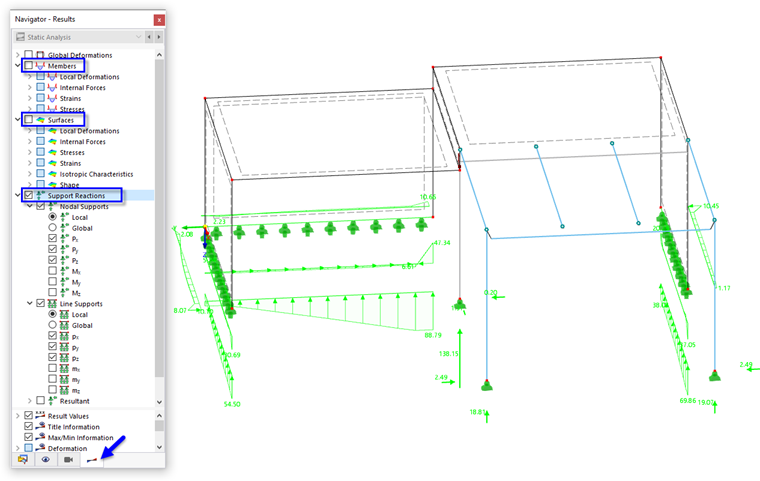

12 Reações de apoio de nós e linhas

Para exibir apenas as reações de apoio, desative as categorias Barras e Superfícies . Em seguida, selecione Reações de apoio .
