Definir linhas e nós

Linhas e atributos de preenchimento

Clique no botão na barra de ferramentas para criar uma nova linha.

Clique no ponto com as coordenadas [X: 5 m/ano: 0 m/Z: 0 m] - Interseção de duas linhas de grelha. As coordenadas são exibidas ao lado do cursor circular.

02 Ponto inicial da primeira linha

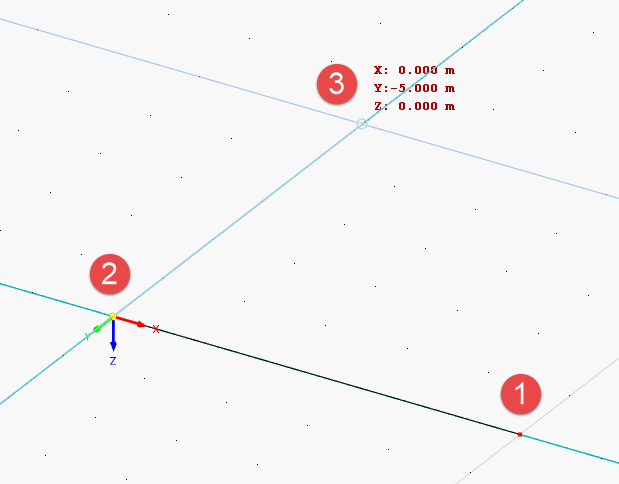

Em seguida, clique no ponto na origem [X: 0 m/ano: 0 m/Z: 0 m] . Continua com o ponto [X: 0 m/ano: -5 m/Z: 0 m] - outro ponto de intersecção de duas linhas de grelha.

03 Definir linhas através de pontos

Clique com o botão direito (ou Esc ) para cancelar a configuração das linhas sólidas.

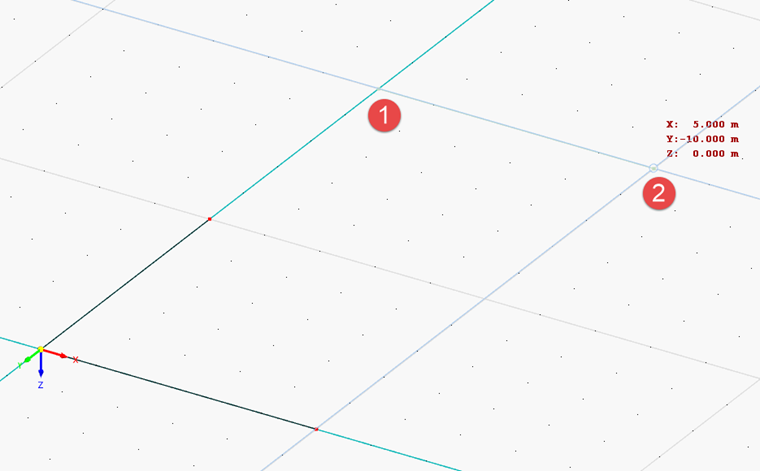

A função 'Nova linha' ainda está ativa. Clique nos pontos [X: 0 m/ano: -10 m/Z: 0 m] e [X: 5 m/ano: -10 m/Z: 0 m] .

04 Definição da terceira linha

Agora, clique com o botão direito duas vezes para sair do modo de entrada. A caixa de diálogo 'Nova linha' fecha -se.

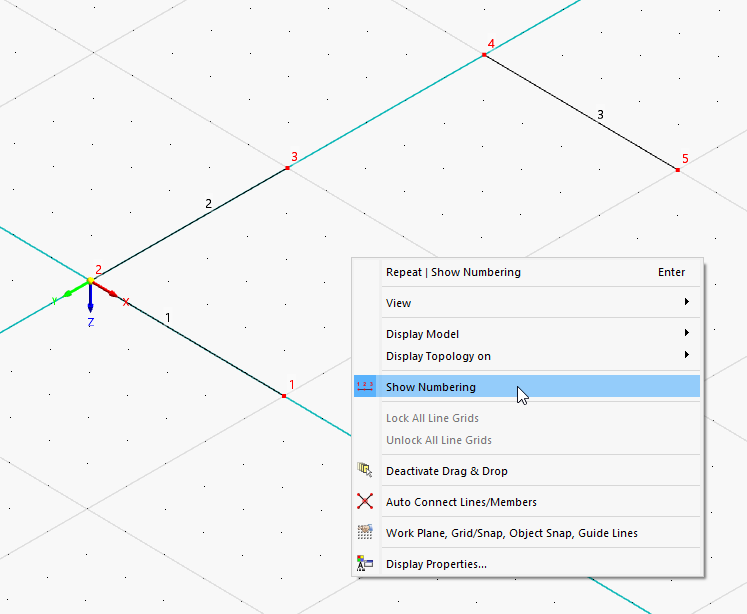

As novas linhas são difíceis de ver porque coincidem com as linhas da grelha. Para exibir a numeração de linhas e nós, clique com o botão direito na área de trabalho. Ative a opção Mostrar numeração no menu de atalho.

05 Exibir a numeração de linhas e nós

Nó

Clique no botão na barra de ferramentas para criar os nós das bases dos pilares.

Clique no ponto com as coordenadas [X: 5 m/ano: -5 m/Z: 0 m] - novamente a intersecção das linhas da grelha.

07 Pontos de novos nós

Em seguida, continue clicando nos pontos [X: 10 m/ano: -5 m/Z: 0 m] e [X: 10 m/ano: -10 m/Z: 0 m] .

Clique com o botão direito para sair da função ' Novo Nó '.

08 Linhas e nós
