Cortes de resultados

As secções de resultados podem ser criadas como planos definidos pelo utilizador que cortam o modelo.

Para uma melhor visualização, desative os resultados de superfície e barra através dos botões e na barra de ferramentas (1). Em seguida, clique no botão para definir os parâmetros de uma nova secção de resultados (2).

04 Botão "Nova secção de resultados"

Na caixa de diálogo 'Nova secção de resultados', o tipo de secção '2 pontos e vetor' e a direção de projeção 'Global em Z' são predefinidos. Será criado um plano de corte vertical.

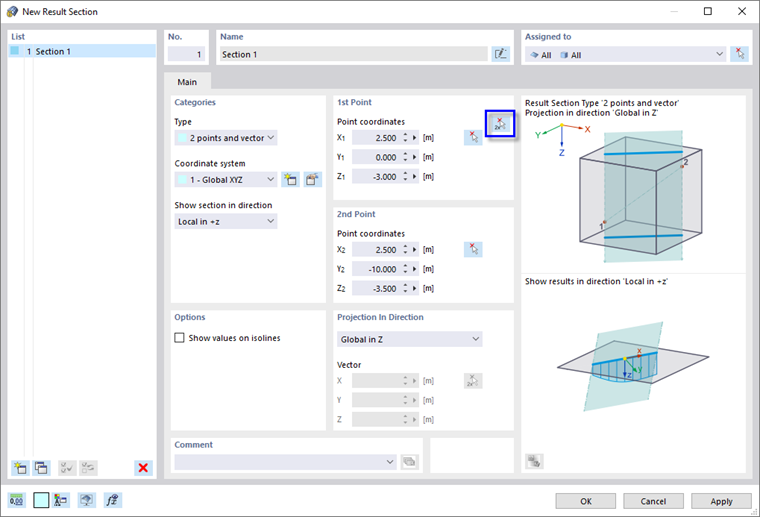

05 Caixa de diálogo 'Nova secção de resultados'

Para definir graficamente os dois pontos do plano, clique no botão na área '1º ponto'. A caixa de diálogo 'Atribuição' é aberta.

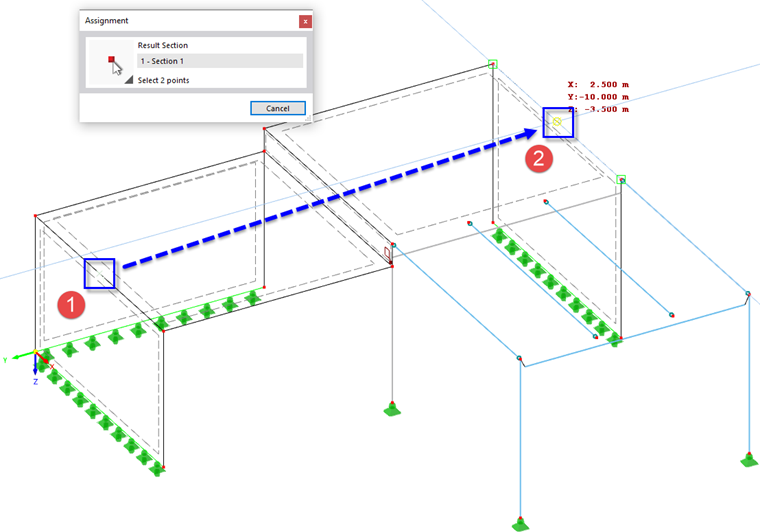

07 Seleção de dois pontos do plano de secção

Clique no centro da linha de contorno esquerda da laje inferior [X: 2,5 m/Y: 0 m/Z: -3 m]. Observe o símbolo na linha: Aparece quando o cursor é movido sobre a linha para que possa ajustar ao centro. Em seguida, clique na linha de contorno direita da laje superior [X: 2,5 m/Y: -10 m/Z: -3,5 m].

Assim que o segundo ponto estiver definido, regressa à caixa de diálogo 'Nova secção de resultados'. Clique em OK para aplicar a secção de resultados.

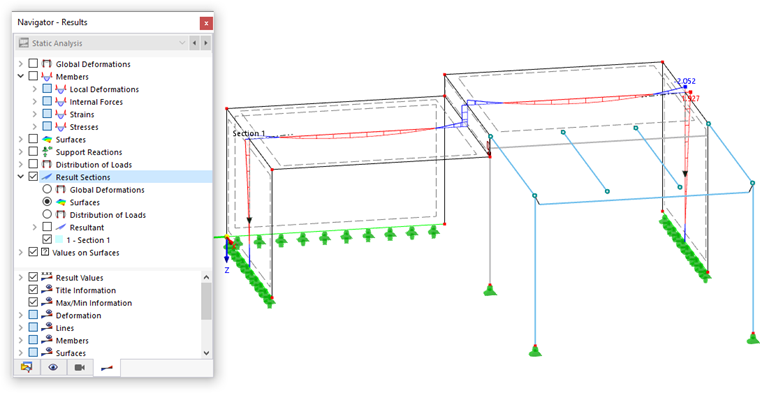

09 Secção de resultados que mostra as tensões nas superfícies

A secção de resultados inclui os resultados de todas as superfícies que são cortadas pelo plano de secção. Se pretende apresentar apenas os resultados das duas lajes, por exemplo, modifique a secção de resultados clicando duas vezes na linha ponto-pontilhada do símbolo da secção. (Se for difícil seleccionar graficamente, utilize o menu Editar, aponte para Objetos especiais, Secções de resultados e clique em Caixa de diálogo.)

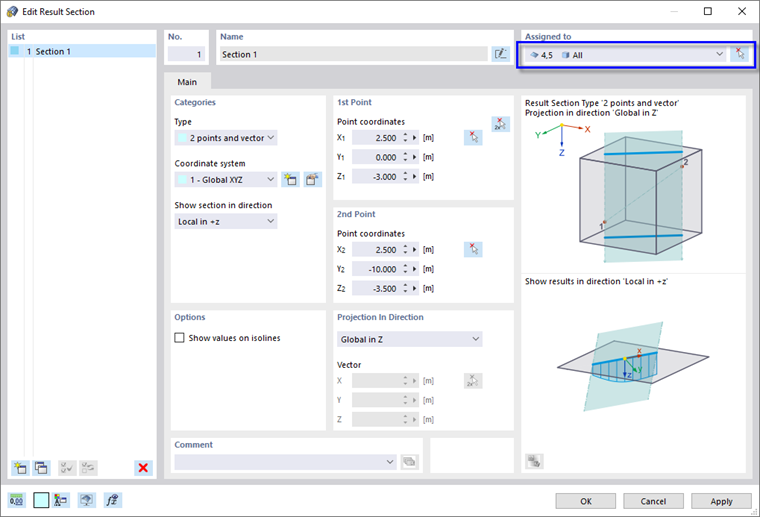

10 Selecionar lajes para secção resultante

Na área 'Atribuído a', clique no botão para seleccionar as duas lajes graficamente. Nota para clicar nas linhas tracejadas das superfícies nºs 4 e 5. Clique em OK para fechar as duas caixas de diálogo. A secção de resultados apresenta agora as tensões apenas das duas lajes.

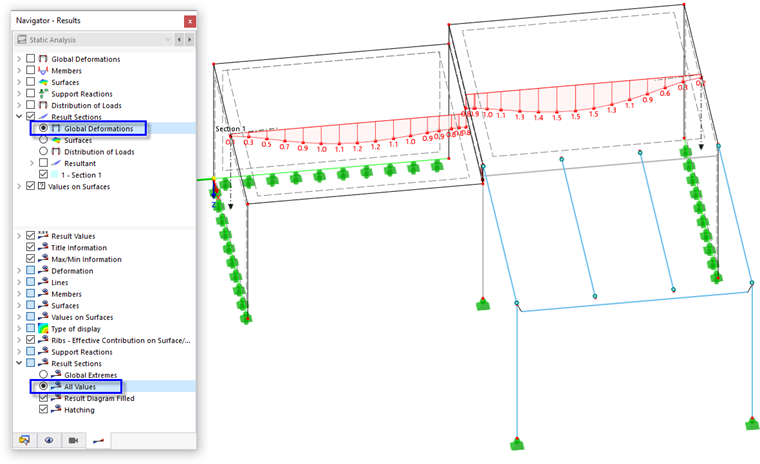

12 Secção resultante com deformações globais das lajes superior e inferior

Para apresentar os valores das deformações ao longo da secção, selecione Deformações globais na categoria 'Resultados da secção' do navegador. Quando define a opção Todos os valores na área inferior do navegador (novamente a categoria 'Secções de resultados'), todos os valores da malha serão exibidos ao longo do gráfico.
