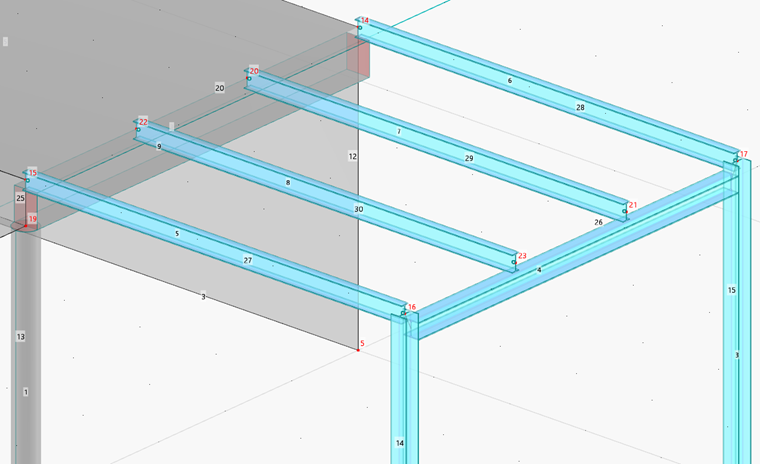

As vigas de aço estão conectadas nas interseções de seus eixos centrais, representando o modelo estrutural. No entanto, na renderização 3D, este tipo de conexão não representa realmente a realidade. Para melhorar, de forma exemplar, a exibição gráfica, a viga-estrutura deve ser posicionada abaixo das vigas da plataforma e alinhada com as colunas. Este deslocamento também terá um efeito sobre as forças internas.

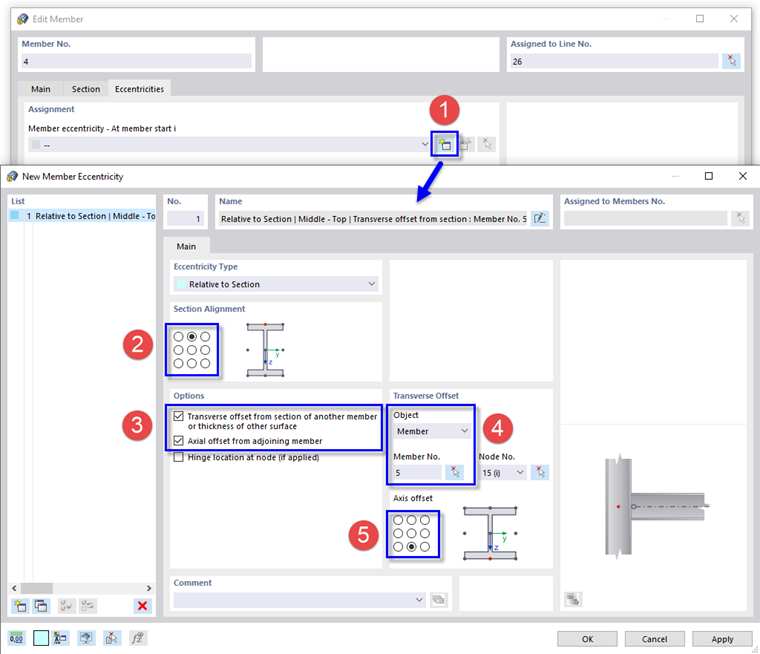

Dê um duplo clique na viga-estrutura (elemento nº 4). Na caixa de diálogo "Editar Membro", selecione a opção Excentricidades (abaixo da opção "Articulações", veja a Editar Membros imagem). Em seguida, selecione a aba Excentricidades.
Clique no botão
para definir um novo tipo de excentricidade (1).
Quando a excentricidade está relacionada a outra seção, o programa define automaticamente os valores dos deslocamentos.
Na área "Alinhamento da Seção", selecione a opção centro superior
(2) para alinhar a viga-estrutura no centro de sua aba superior com o objeto conectado. Em seguida, selecione a opção Deslocamento transversal a partir da seção de outro membro e o Deslocamento axial a partir do membro adjacente na área "Opções" (3).
Na área "Deslocamento Transversal", selecione graficamente um dos membros da plataforma – por exemplo, o nº 5 – usando o botão
(4). Como a viga-estrutura deve ser posicionada abaixo do objeto conectado, selecione a opção centro inferior
ao lado do esboço da seção (5). Em seguida, clique em OK.
Para alocar esta excentricidade também na outra extremidade do membro, abra a lista abaixo de "Na extremidade do membro j", como anteriormente. Selecione o tipo de excentricidade nº 1.
Clique em OK para alocar as excentricidades.
Este tipo de excentricidade é suficiente para o modelo do tutorial. De maneira semelhante, é possível definir um deslocamento axial das vigas da plataforma em direção à viga saliente.

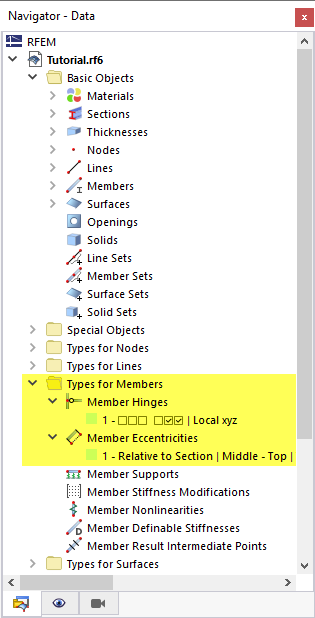

Na árvore de navegação, todas as articulações e excentricidades estão listadas na pasta "Tipos para Membros".
