No próximo passo, novas linhas e superfícies serão criadas copiando objetos para cima.
Parte Inferior
Você pode usar o cubo de visualização para girar a vista (ver o Capítulo Dados do modelo). A roda de scroll permite aumentar e diminuir o zoom.
Selecione as linhas 1 e 2 desenhando uma janela sobre elas – da esquerda para a direita.
Os objetos selecionados são caracterizados por uma cor diferente.
Agora, abra a função "Mover/Copiar" clicando no botão
na barra de ferramentas (alternativamente, use a opção Mover/Copiar no menu Editar → Manipulação).

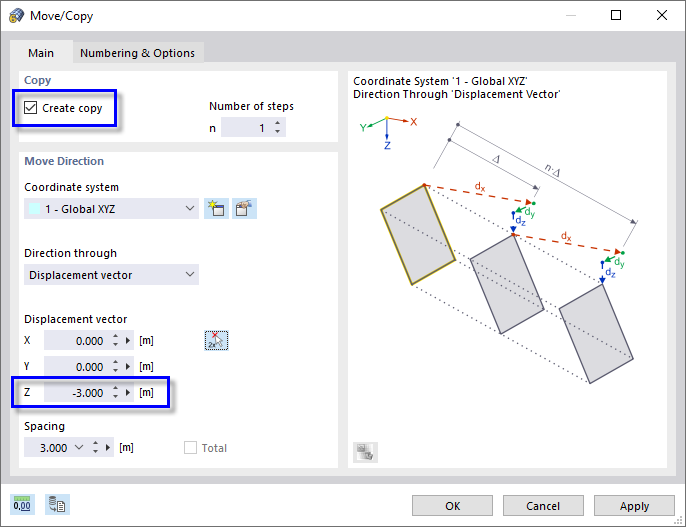

Selecione a opção Criar cópia na área "Copiar". Insira o "Vetor de deslocamento", que é de -3 m na direção Z.
Selecione o separador Numeração & Opções.

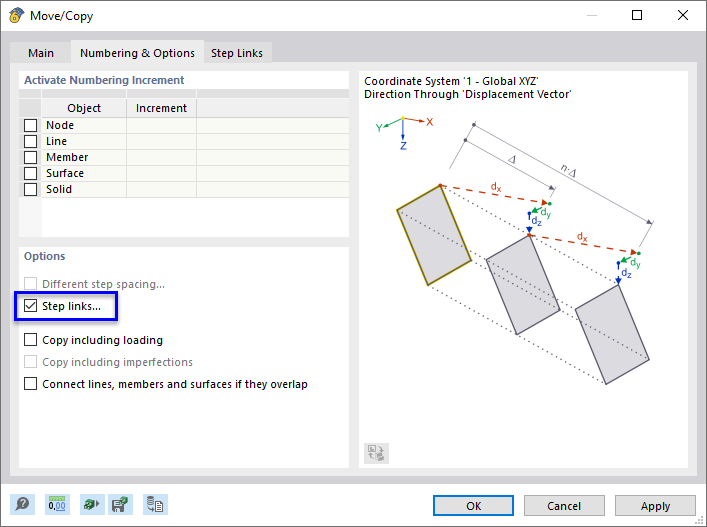

Na área "Opções", selecione a opção União de passos. É adicionado um separador extra.

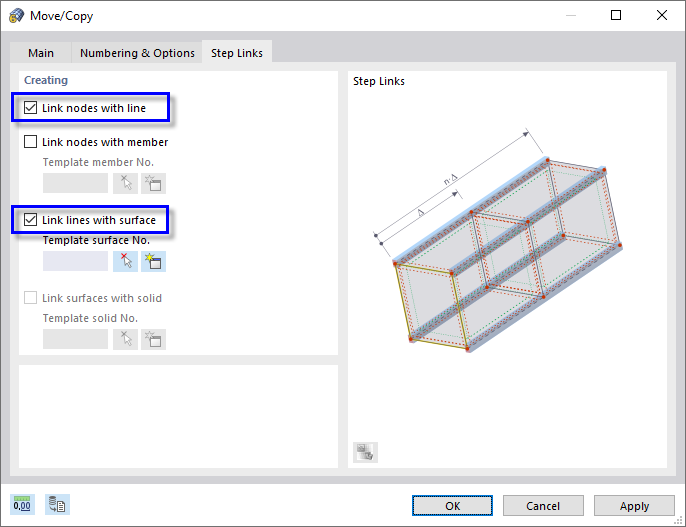

Vá para a aba União de passos.

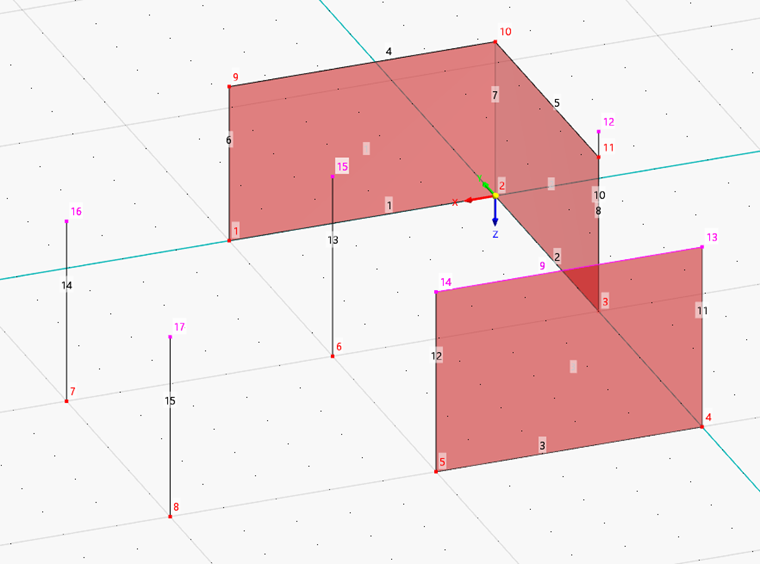

Selecione as opções Unir nós com linha e Unir linhas com superfície. De seguida, clique em OK. Novas linhas e superfícies serão criadas.
Parte Superior
Gire a vista para que possa selecionar a linha 3 e os nós 3 e 6 a 8 desenhando uma outra janela. O utilizador pode usar o cubo de visualização para isso.
Abra a função "Mover/Copiar" novamente clicando no botão
. Na caixa de diálogo "Mover/Copiar", certifique-se de que a opção Criar cópia se encontra novamente ativada na área "Copiar". Insira o "Vetor de deslocamento", que é de -3.5 m desta vez.

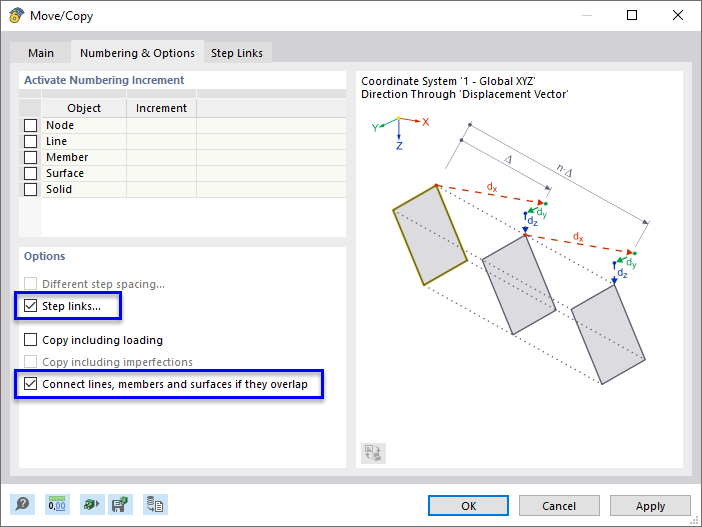

No separador Numeração & Opções, selecione as opções União de passos e Unir linhas, barras e superfícies se se sobreporem.
No separador "União de passos", certifique-se de que as opções Unir nós com linha e Unir linhas com superfície estejam definidas novamente (veja a imagem "Criar linhas e superfícies enquanto copia"). Em seguida, clique em OK.
