Para seleccionar as duas linhas independentes restantes (nos. 14 e 15 ), clique nas mesmas uma após a outra enquanto mantém a tecla Ctrl premida. O cursor apresenta um símbolo de mais. Em seguida, clique duas vezes numa das linhas seleccionadas.

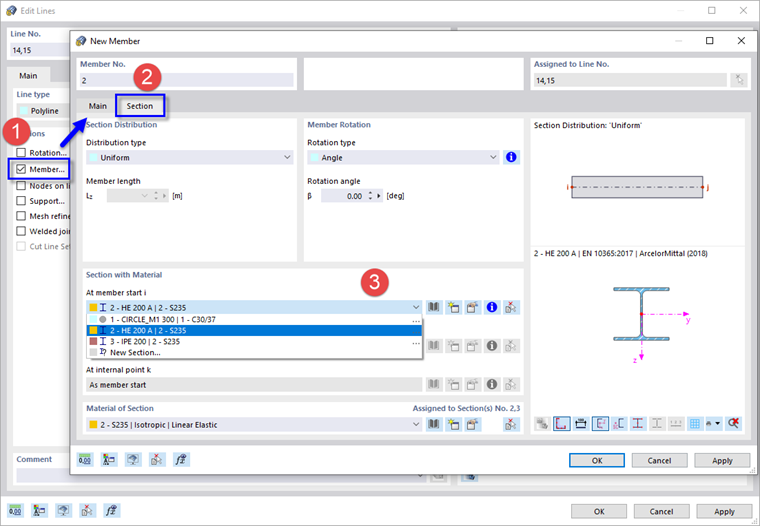

Selecione a opção Barra novamente (1). Na caixa de diálogo 'Nova barra', selecione o separador Secção (2). Em seguida, abra a lista de secções na área 'Secção com material' onde selecciona a secção HE 200 A (3).
Clique duas vezes em OK para fechar as duas caixas de diálogo.
Pilares rotativos

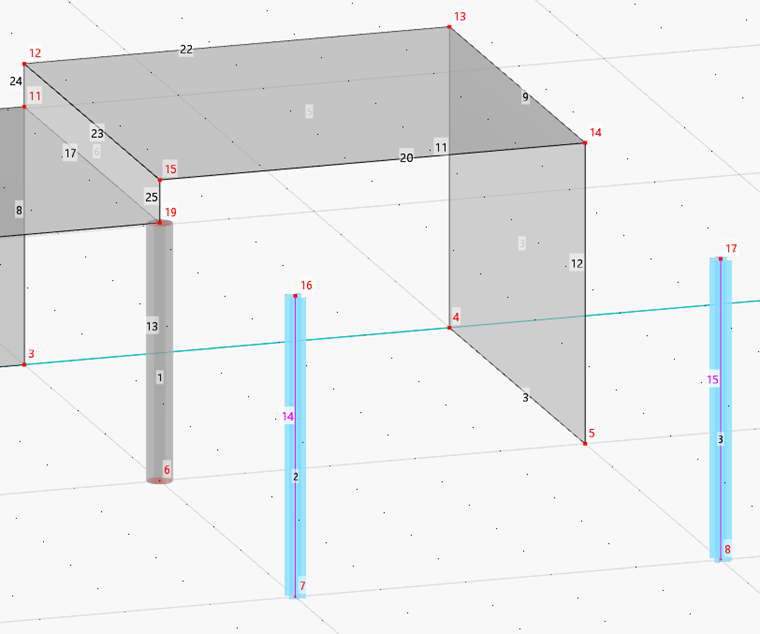

Como pode ver na representação, os eixos dos pilares ainda não estão dispostos corretamente. É possível ajustar o ângulo de rotação na caixa de diálogo 'Editar barra' (ver a imagem Atribuir barras às linhas). Em vez disso, as tabelas são utilizadas novamente.

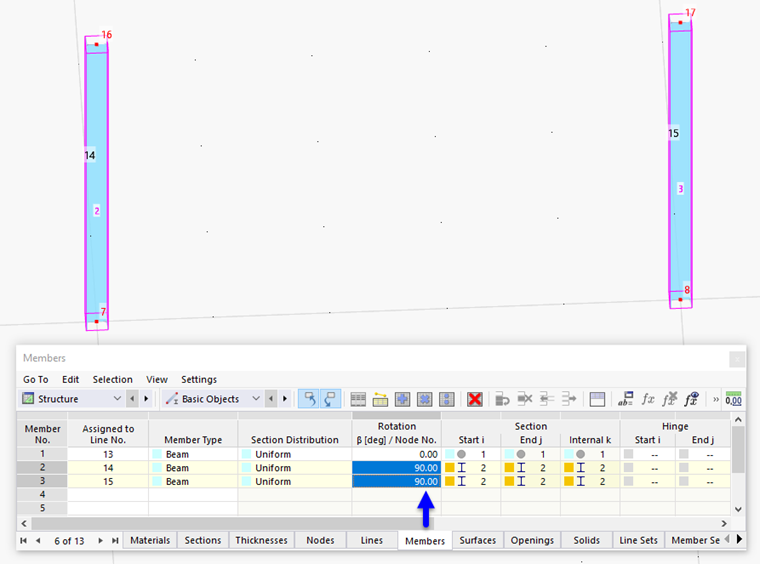

Selecione a tabela Barras. Em seguida, introduz o ângulo de 'Rotação' 90 ° da barra nº 2 e 3. Os gráficos são atualizados instantaneamente.
