Viga de pórtico
Para definir graficamente a viga do pórtico, clique no botão
na barra de ferramentas.
A caixa de diálogo 'Nova barra' abre.

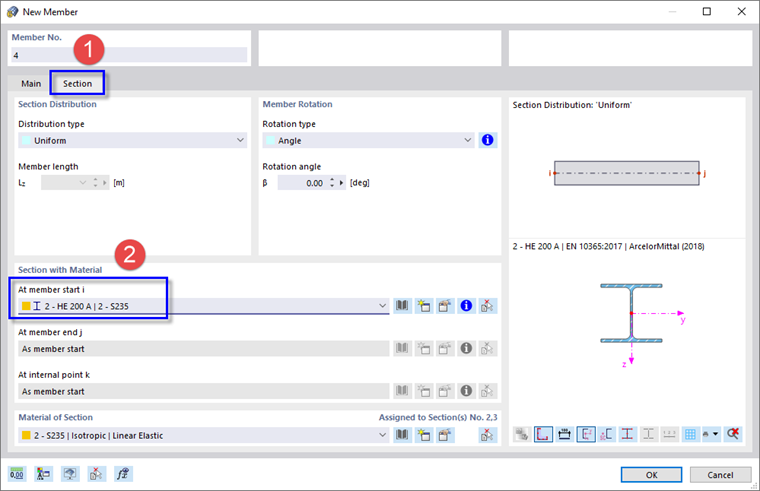

Clique no separador Secção (1) e selecione a secção HE 200 A da lista (2) como anteriormente. Em seguida, clique em OK .

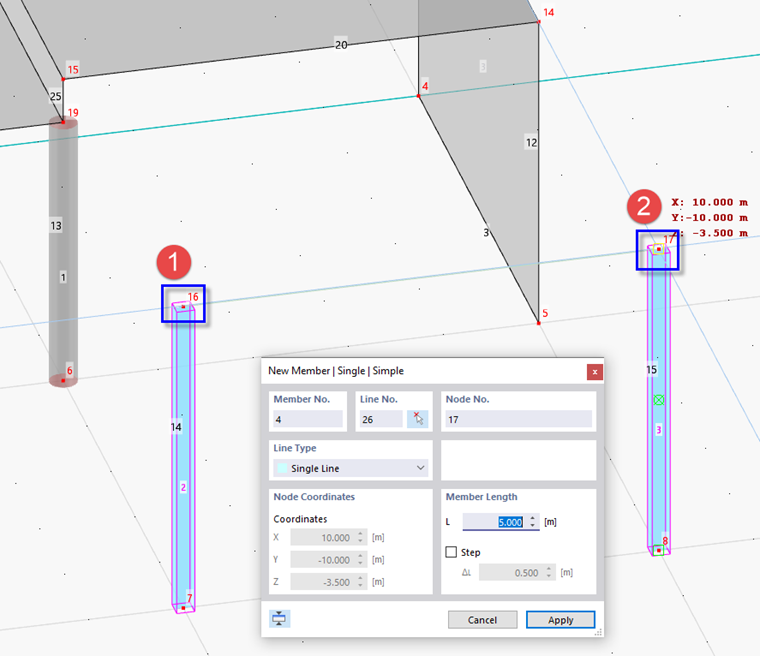

Clique nos dois nós superiores dos pilares de aço (n.º 16 e 17 ) um após o outro. Para sair da função, clique em Cancelar (ou clique com o botão direito).
Vigas reticuladas
O pórtico está ligado às superfícies de betão por quatro vigas de plataforma. Clique novamente no botão
. Na caixa de diálogo ' Nova barra ', selecione a guia Corte como antes.

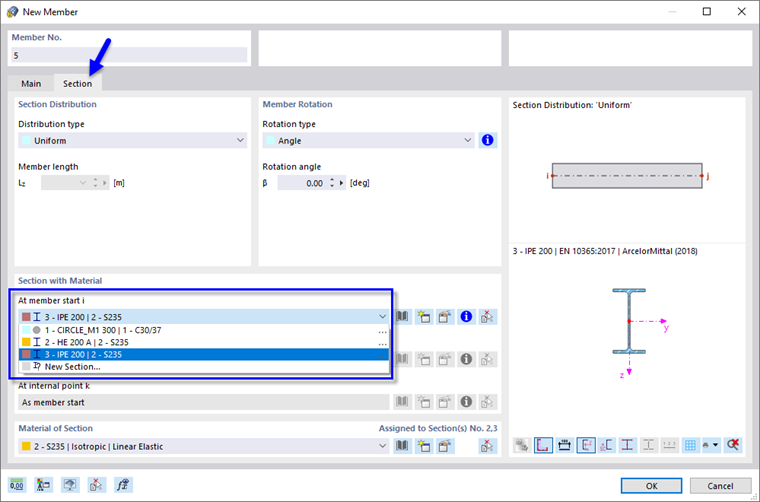

Selecione a secção IPE 200 da lista e, em seguida, clique em OK .

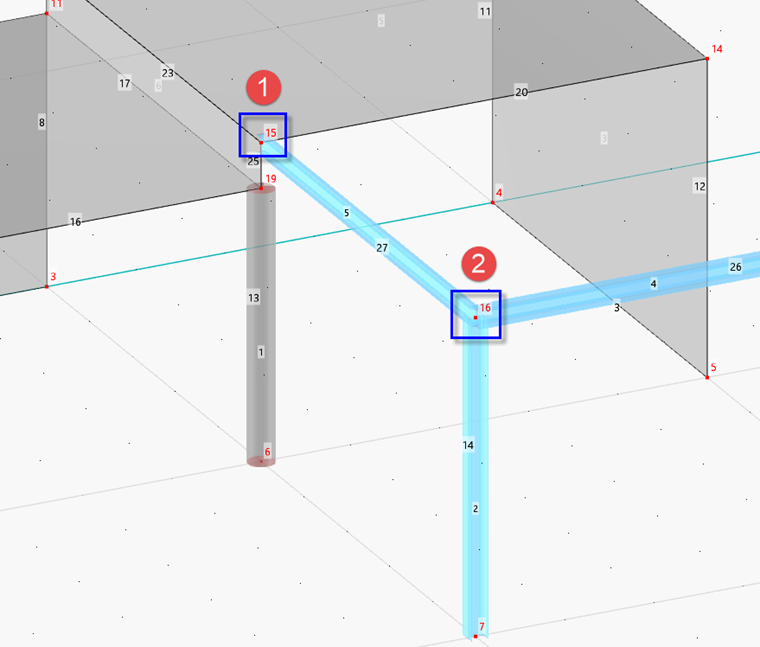

Agora clique nos nós nº 15 e 16 um após o outro.
Clique em Cancelar novamente.
Copiar barra graficamente
Pressione a tecla Ctrl e mantenha-a pressionada. Pegue na nova barra (nº 5) em qualquer parte da sua metade que esteja ligada ao pilar de aço e arraste-a para o nó nº 17 – a extremidade oposta da plataforma. Quando as coordenadas deste nó aparecem ao lado do cursor, solte o botão do mouse.
Copie a barra utilizando a função de menu

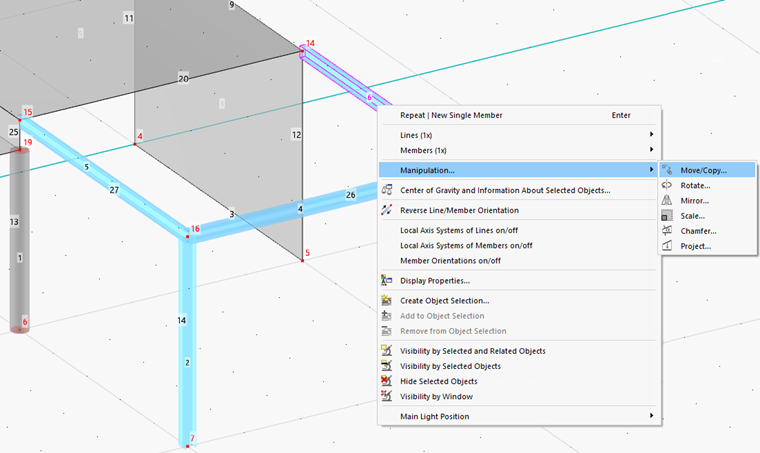

Clique com o botão direito do rato na nova barra (n.º 6 ) para abrir o seu menu de atalho.
Ative a opção Mover/Copiar .
Na caixa de diálogo ' Mover/Copiar ', selecione a opção Criar uma cópia e insira 2 cópias. Em seguida, insira o vetor de deslocamento ', que é 5 m/3 = 1,667 m na direção Y.
Mude para o separador Numeração e opções .

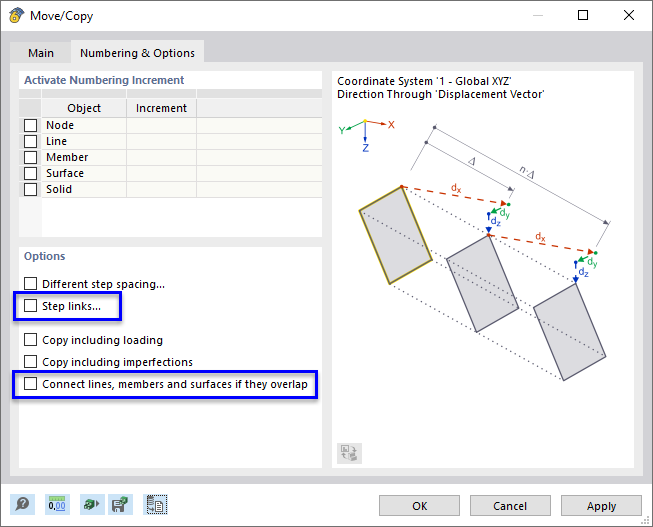

Desative as caixas de seleção Passos de ligação e Unir linhas, barras e superfícies em caso de sobreposição para que as linhas da placa e a viga do pórtico não sejam dividido para cima. Isso será relevante para o dimensionamento posterior das barras. Por fim, clique em OK .
