Excerto

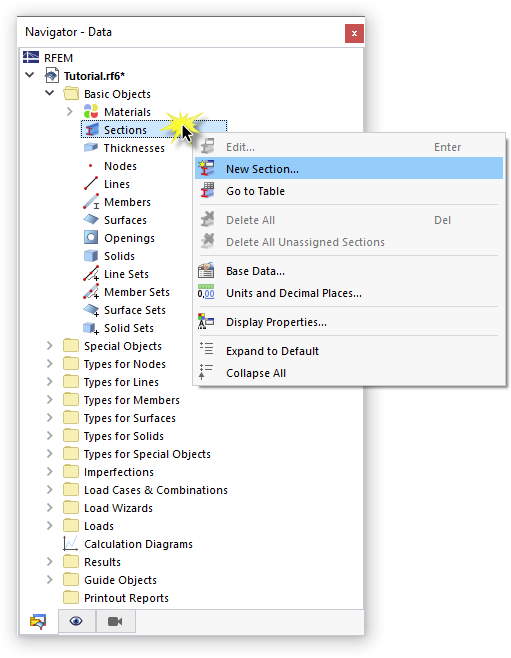

Pode novamente utilizar o menu 'Inserir' para definir as secções da plataforma. Em alternativa, clique com o botão direito no item Secções no navegador para abrir o menu de atalho. Selecione a opção Nova secção.

Menu de atalho "Secções"

Secção circular

Aparece a caixa de diálogo 'Nova secção'. Para definir o pilar de betão, clique no botão por cima da imagem da secção retangular. Posteriormente, é apresentada uma secção circular.

Seleção de secção circular paramétrica

Verifique se o material C30/37 está definido. Selecione, então, o separador Paramétrico - Maciço I (1). Introduza 300 mm para definir o diâmetro (2).

Definição de secção paramétrica

Para continuar a definir secções, clique no no canto inferior esquerdo da caixa de diálogo (3).

Secção HEA

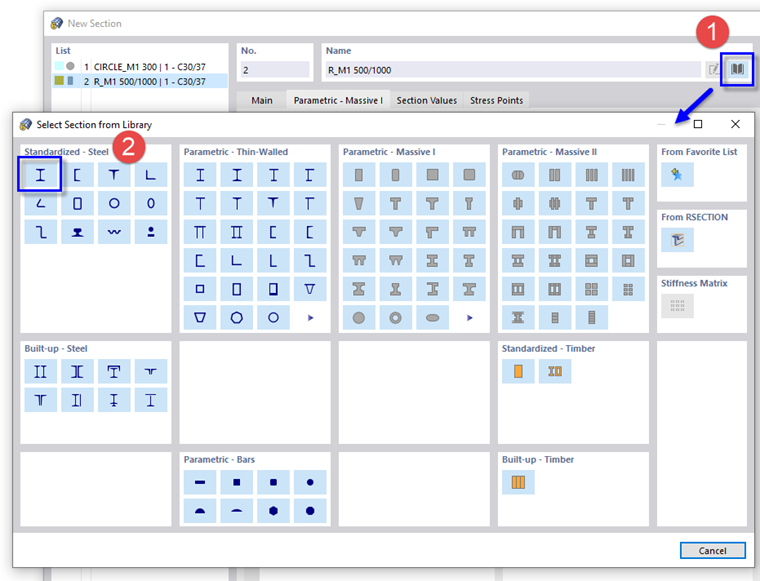

Secção nº 2 é criado. Para atribuir a secção HEA 200, clique no botão na zona 'Nome' (1). A biblioteca de secções está aberta.

Secções de aço normalizadas na biblioteca

Clique botão na área 'Padronizado - Aço' (2). Na caixa de diálogo seguinte, utilize as opções de filtro para selecionar a secção.

Selecionar secção de HE 200 A na biblioteca

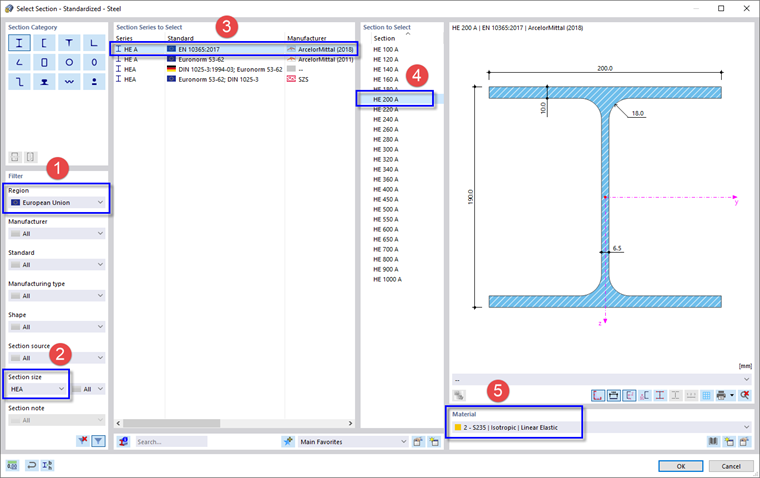

Na zona 'Filtro', selecione a região da União Europeia (1) e o tamanho do HEA (2) a partir das listas.

Certifique-se de que EN 10365 está definido (3). De seguida, selecione a secção HE 200 A na coluna da direita (4).

Se o material Aço S235 não for definido automaticamente, seleccione-o a partir da lista (5). Clique em OK para voltar para a caixa de diálogo 'Nova secção'.

Secção IPE

Pode definir a secção I P É 200 da mesma forma. Para aplicar um método diferente, no entanto, clique em OK e feche a caixa de diálogo 'Nova secção'.

Pode encontrar todos os objetos na tabela por baixo do espaço de trabalho. A tabela 'Materiais' contém, por exemplo, os dois materiais e as suas propriedades, enquanto a tabela 'Secções' apresenta as duas secções.

Definição de IPE 200 na tabela "Cortes"

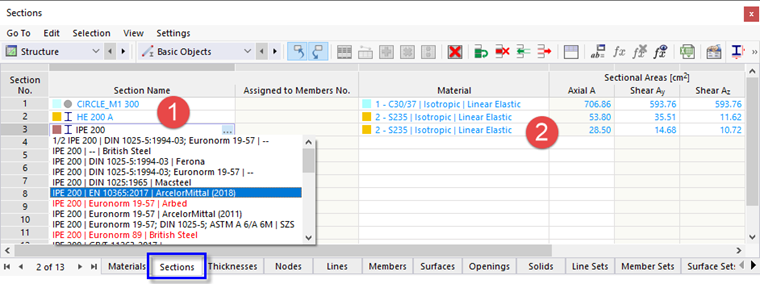

Para definir a secção IPE 200, selecione a célula 'Nome da secção' da linha 3. Introduza IPE 200 (observe o espaço em branco) para ativar uma lista de secções correspondentes durante a introdução de dados. Selecionar o tipo de secção EN 10365 (1).

Certifique-se de que S235 está definido na coluna 'Material' (2) para que o material apropriado seja atribuído. Se não, clique na célula correspondente e selecione o material a partir da lista que pode abrir através do . De seguida, clique na janela de trabalho para aplicar as alterações.

As secções essenciais do modelo foram agora definidas. Seria possível criar também a viga de pavimento da laje, mas isso será demonstrado posteriormente.
