Articulações

As vigas da plataforma estão fixadas na nervura de betão e na viga do pórtico. Uma vez que não existe uma ligação rígida, as vigas não podem transferir quaisquer momentos fletores na nervura e no pórtico.

Selecione o perfil n.º 3 - IPE 200 no navegador. Todas as barras com esta secção são destacadas no gráfico.

01 Selecionar barras por secção no Navegador de projetos

Clique duas vezes em uma das vigas selecionadas. Na caixa de diálogo ' Editar barras ', selecione a opção Articulações .

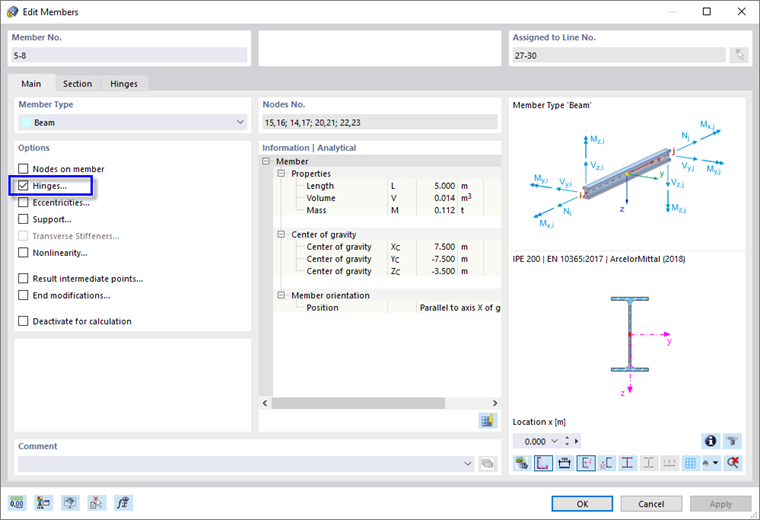

02 Diálogo "Editar barras"

Selecione o separador Dobradiças (1). Em seguida, clique no botão para definir um novo tipo de articulação (2).

04 Definição de nova articulação

Na caixa de diálogo 'Nova articulação de barra', o tipo de articulação de momento (φ_y, φ_z ) é predefinido. Não são transferidos momentos fletores sobre os eixos locais y e z da barra. Clique em OK .

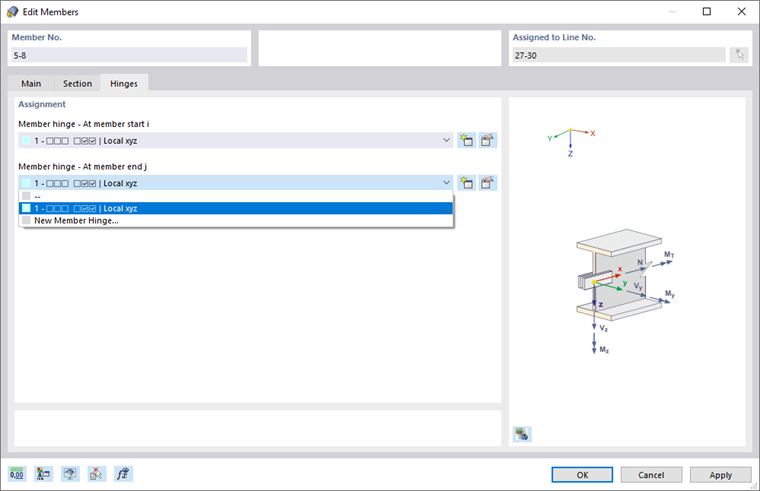

05 Atribuição da articulação na extremidade da barra

Para atribuir esta articulação também à outra extremidade da barra, abra a lista em ' Na extremidade da barra j '. Selecione o tipo de articulação nº 1 .

Clique em OK para atribuir as articulações às duas extremidades das barras selecionadas. As articulações são representadas por pequenos círculos no gráfico.

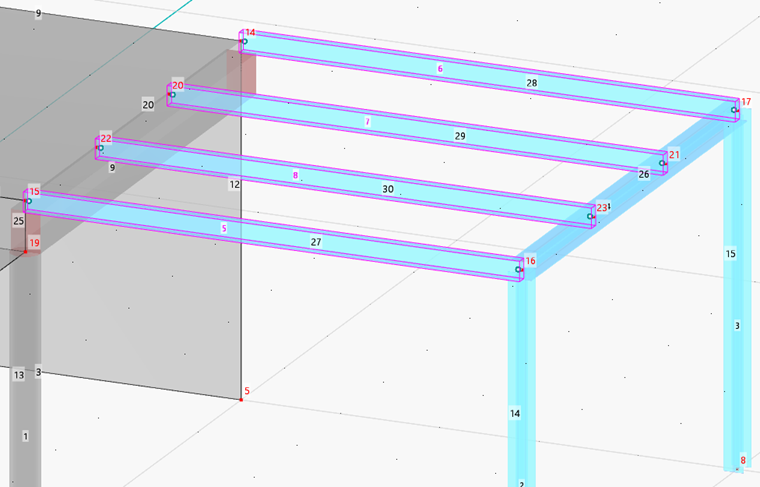

06 Vigas de plataforma com articulações
