Impressão gráfica

Para adicionar uma imagem ao relatório de impressão, minimize a janela de pré -visualização clicando no botão na barra de título ' Relatório de impressão '. O espaço de trabalho do RFEM é novamente exibido em vista completa.

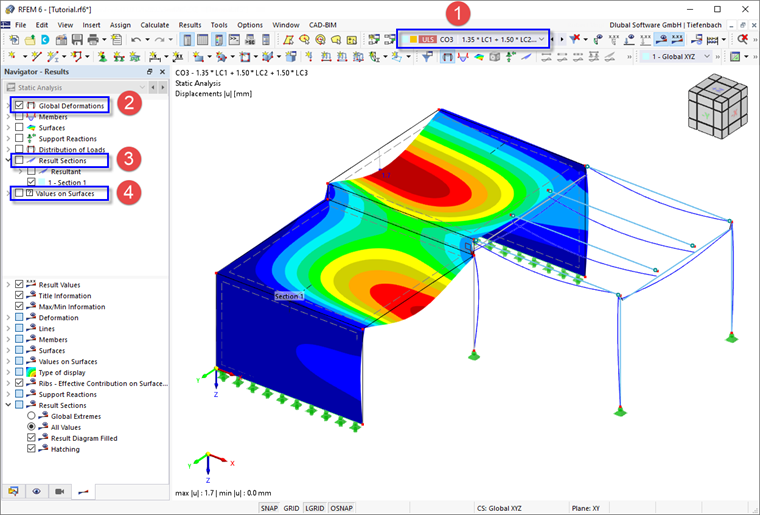

02 Deformações do modelo

Defina a combinação CO3 na barra de ferramentas para que os resultados das cargas impostas sejam apresentados nas placas (1). No navegador ' - Resultados ', selecione a categoria Deformações globais (2). Desative a caixa de seleção Secções de resultados para ocultar os gráficos da secção (3). Por fim, desative a opção Valores nas superfícies na parte superior do navegador.

Para imprimir esta imagem no relatório de impressão, clique no botão ao lado do botão na barra de ferramentas. Abre uma lista de opções de impressão. Clique em Imprimir gráficos no relatório de impressão .

05 Opções "Imprimir gráfico"

A pré -visualização da imagem é exibida. Existem também algumas opções para personalizar o layout final.

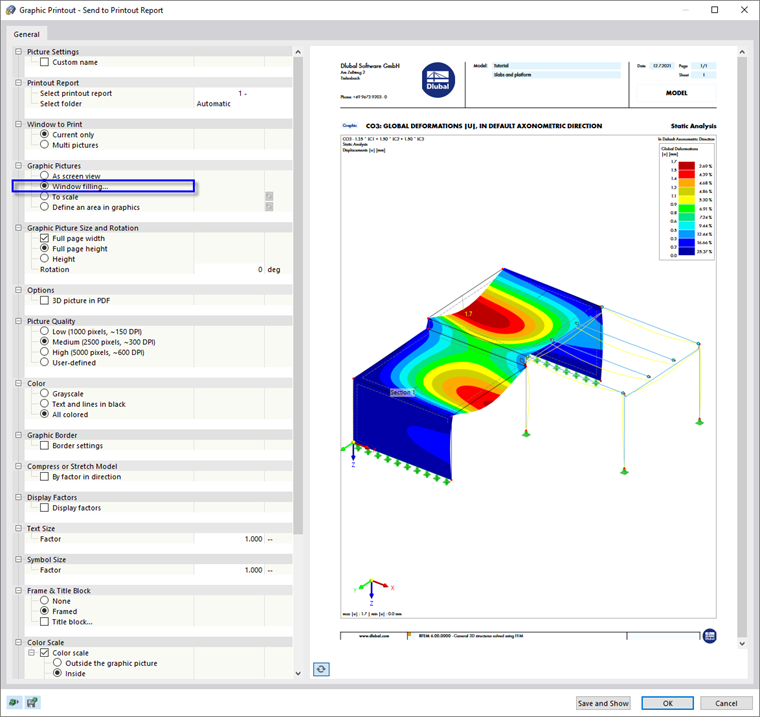

06 Ajustar a imagem para impressão

Na área ' Gráfico ', selecione a disposição Preenchimento da janela . Em seguida, clique em Salvar e exibir .

O relatório de impressão é recriado com a imagem da última página.
