As imperfeições referem-se aos eixos locais de cada coluna. Para exibir os eixos dos membros, clique com o botão direito em um dos membros e abra o menu de atalho. Selecione a opção Sistemas de Eixo Local dos Membros ligado/desligado.
@image022093@
Coluna de Concreto

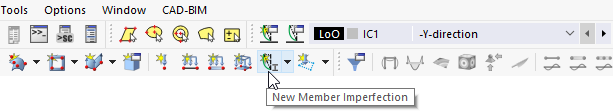

Para definir a imperfeição da coluna de concreto, clique no botão
na barra de ferramentas.
Na caixa de diálogo "Nova Imperfeição do Membro", o tipo de imperfeição "Deformação Inicial" está pré-definido.
Na área "Categorias", selecione EN 1992-1-1 na lista "Tipo de definição" (1) para que os parâmetros de acordo com o Eurocódigo 2 sejam aplicados.
Mova a caixa de diálogo para que você possa ver os eixos da coluna de concreto. Seu eixo local y aponta na direção Y global. Para aplicar a deformação na direção oposta, selecione -y na lista na área "Direção da Imperfeição" (2).
Na área "Parâmetros", insira a altura da coluna, que é 3 m (3). Em seguida, clique no botão
na área "Atribuído a Membros" (4) e selecione a coluna de concreto nos gráficos. Clique em OK para voltar à caixa de diálogo.
Continue definindo imperfeições clicando em Aplicar & Próximo.
Colunas de Aço
Deformação

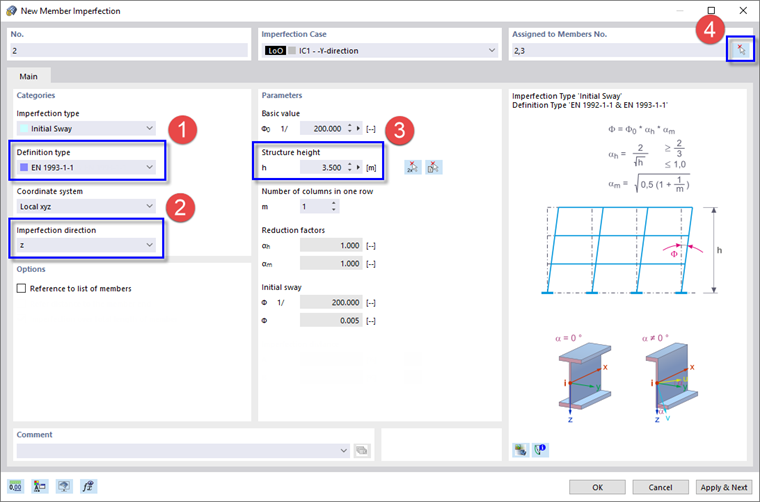

Selecione EN 1993-1-1 na lista "Tipo de definição" (1) para aplicar os parâmetros de acordo com o Eurocódigo 3 para as colunas de aço. Devido à rotação das colunas, seus eixos locais z apontam na direção Y negativa. Selecione z na lista "Direção da Imperfeição" (2).
Insira a altura da coluna, que é 3.5 m (3). Em seguida, clique novamente no botão
(4) para selecionar as duas colunas de aço uma a uma nos gráficos. Quando você retornar à caixa de diálogo, seus números serão mostrados na área "Atribuído a Membros".
Clique em Aplicar & Próximo novamente.
Flecha

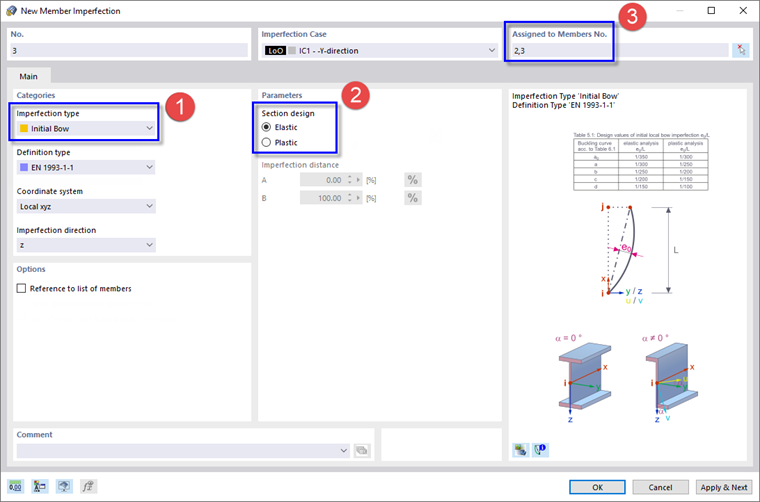

Na área "Categorias", selecione o tipo de imperfeição Flecha Inicial (1). Certifique-se de que EN 1993-1-1 está definido. Como não será realizada análise plástica, defina a opção Elástico na área "Parâmetros" (2). Em seguida, insira os números dos membros da coluna de aço n.º 2,3 manualmente (3), a menos que você queira selecioná-los graficamente novamente.
As imperfeições de flecha são apenas relevantes para as colunas de aço, não para a coluna de concreto. Portanto, feche a caixa de diálogo clicando em OK.
Se as imperfeições não forem exibidas no modelo, use o botão
para ativá-las.

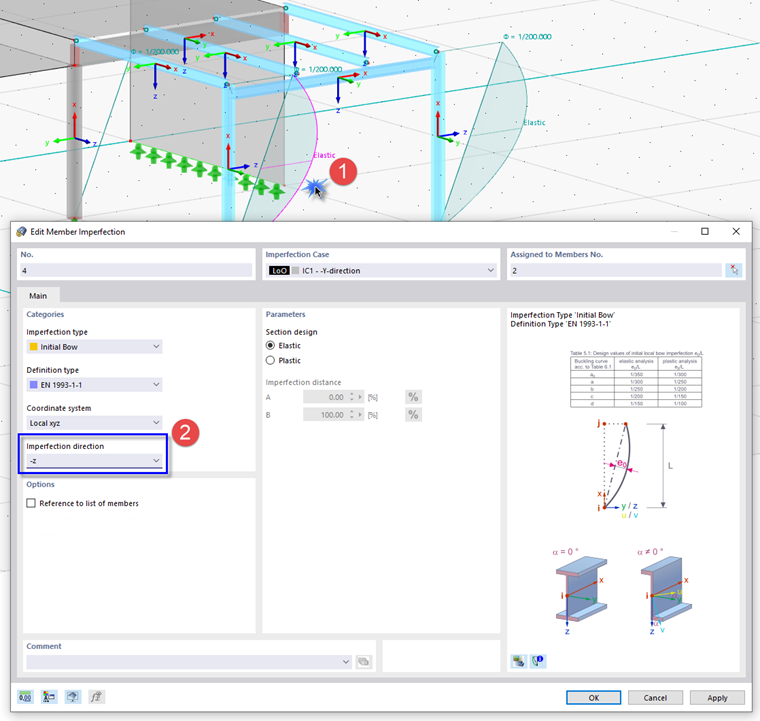

O gráfico mostra que as imperfeições de flecha ainda não refletem totalmente a forma de flambagem de um quadro. Clique duas vezes na imperfeição de flecha da coluna interna (membro n.º 2) para ajustá-la (1). Na caixa de diálogo "Editar Imperfeição do Membro", inverta a "Direção da Imperfeição" selecionando -z da lista (2). Em seguida, clique em OK.
Para ocultar novamente os eixos dos membros, clique com o botão direito em um dos membros e desmarque a opção Sistemas de Eixo Local dos Membros em seu menu de atalho (veja a imagem Visualizando Eixos Locais dos Membros).
Modelo em arame
A exibição do modelo pode ser modificada para uma melhor visualização das imperfeições: Clique no botão de lista
na barra de ferramentas para abrir as opções de exibição. Selecione o Modelo em Arame.
@image022102@
Agora as imperfeições não são mais sobrepostas pelas seções.
Restaure a visualização do Modelo Transparente selecionando a opção correspondente no botão de lista (veja a imagem Selecionando a Exibição do 'Modelo em Arame').
