Pode ser difícil verificar os resultados de modelos complexos. As chamadas "visibilidades" permitem-lhe apresentar apenas os objetos que pretende avaliar.
Paredes
Na extremidade inferior do navegador, clique no separador
para aceder a 'Navegador - Vistas' (1).
Foram criadas várias visibilidades a partir dos dados de entrada. Abra o item Superfícies por espessura e depois active a espessura "Tipo de parede", nº 2 , selecionando a respetiva caixa de seleção (2).
Consequentemente, apenas as superfícies de parede são apresentadas completamente com os seus resultados. Todos os outros objetos ficam esbatidos.

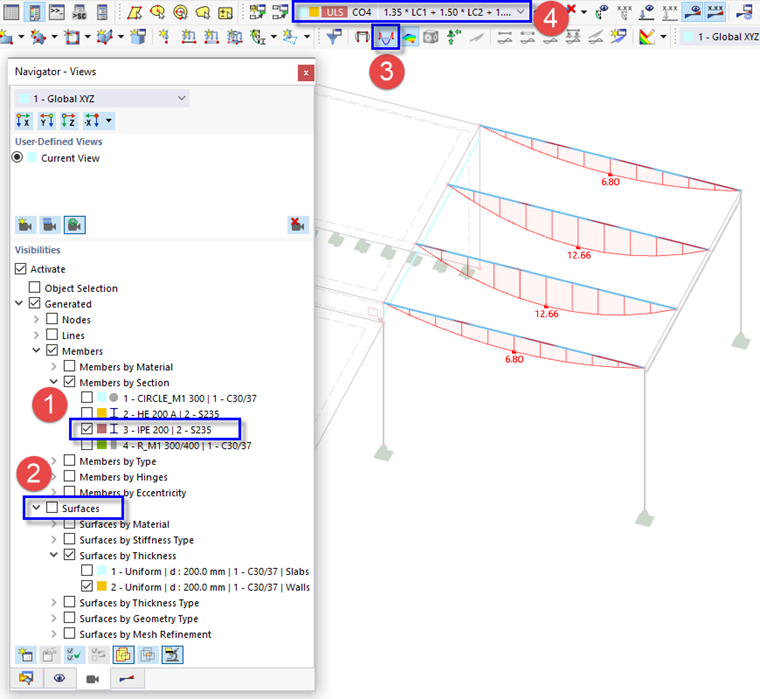

Vigas da plataforma
Da mesma forma, pode ser aplicada uma visibilidade para exibir exclusivamente os resultados das vigas da plataforma. Abra o item Barras por secção e active a secção IPE 200 , nº 3 (1). Depois desative o item Superfícies (2).
Clique no botão
na barra de ferramentas (3) para exibir os esforços internos das barras. Em seguida, defina CO4 (4), que representa a carga completa.
