CC1: Peso próprio

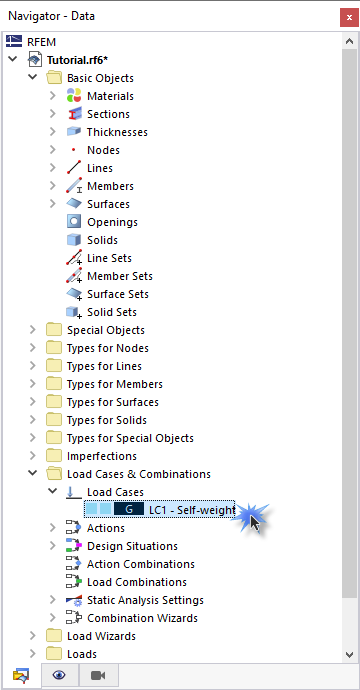

O primeiro caso de carga, CC1, está predefinido. Para verificar os seus parâmetros, vá para a pasta Casos e combinações de cargas no navegador e abra a subentrada Casos de carga.
Clique duas vezes em CC1 - Peso próprio.
Este caso de carga inclui o peso próprio de todas as superfícies e barras: Na área 'Peso próprio', é definido o fator gravitacional que atua na direção Z.
Para definir o caso de carga seguinte, clique no botão
no canto inferior esquerdo da caixa de diálogo.

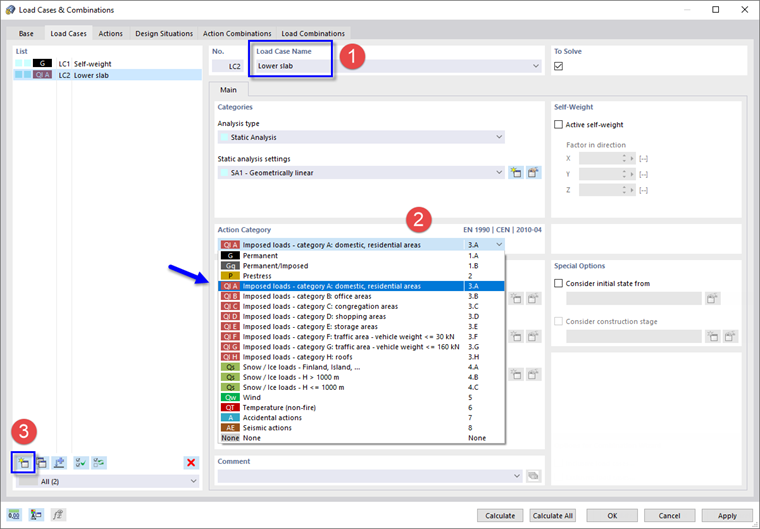

CC2: laje inferior
O segundo caso de carga é criado. Na área 'Nome do caso de carga', introduza Laje inferior, uma vez que este caso de carga representa a carga dinâmica da laje inferior (1).
Na área 'Categoria de acção', abre a lista das categorias que estão disponíveis de acordo com a EN 1990. Selecione o Q|A opção Cargas impostas - categoria A (ver Capítulo Sistema e cargas) (2).
Clique novamente no botão
no canto inferior esquerdo para criar o próximo caso de carga (3).

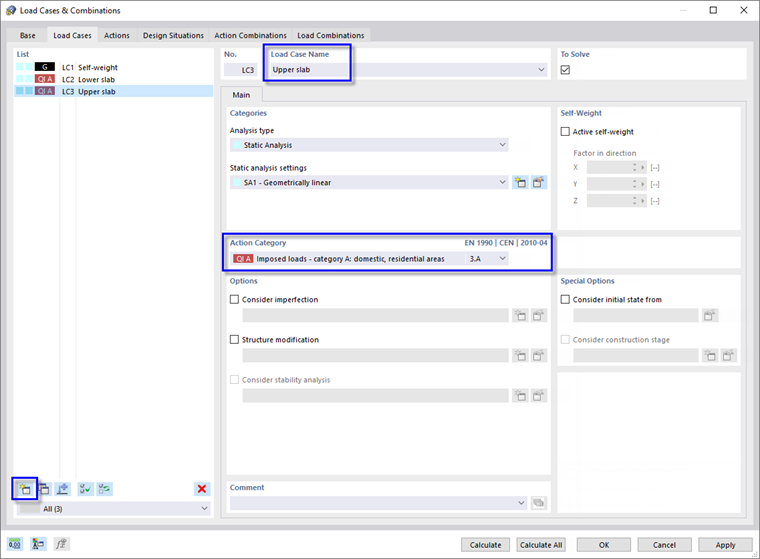

CC3: Laje superior
O terceiro caso de carga representa a carga variável da laje superior. Introduzir Laje superior como nome do caso de carga.
A 'Q|A Cargas impostas - a categoria de ação A' foi definida automaticamente.
Clique novamente no botão
para criar o último caso de carga.

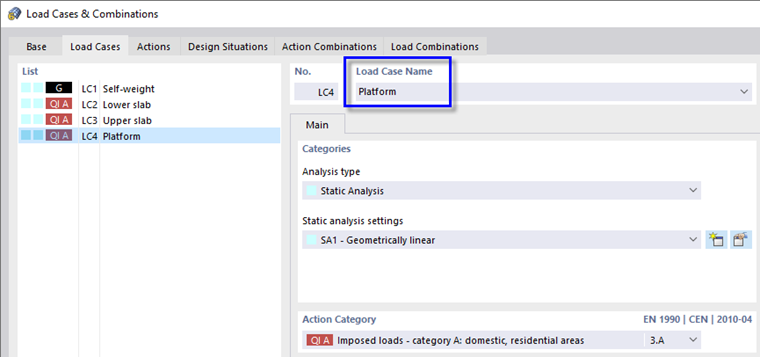

CC4: Plataforma
O quarto caso de carga representa a carga variável da plataforma. Assim, introduz a Plataforma.
A 'Q|A Cargas impostas - a categoria de acção A' foi definida novamente automaticamente.
Todos os casos de carga foram definidos agora. Clique em OK para fechar a caixa de diálogo.
