CC1

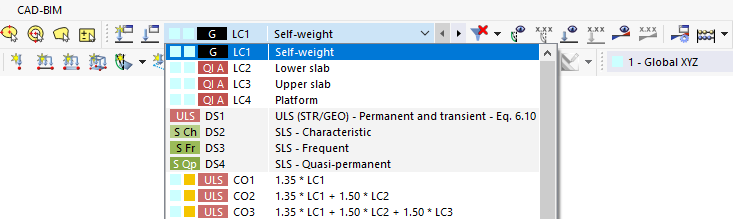

Abra a lista de casos de carga na barra de ferramentas. Em seguida, selecione CC1 para definir este caso de carga como atual.

01 Configuração do caso de carga atual

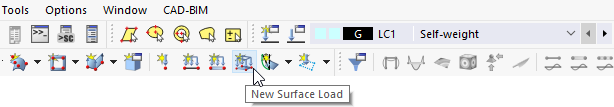

Além do peso próprio do modelo que é contabilizado automaticamente (ver Capítulo Casos de carga), o peso do piso deve ser considerado para as lajes de betão. Clique no botão na barra de ferramentas para definir as cargas nessas superfícies.

03 Botão "Nova carga de superfície"

Na área 'Parâmetros' da caixa de diálogo 'Nova carga de superfície', introduz o valor de 0,75 kN/m² (ver Capítulo Sistema e cargas) (1).

04 Caixa de diálogo "Nova carga de superfície"

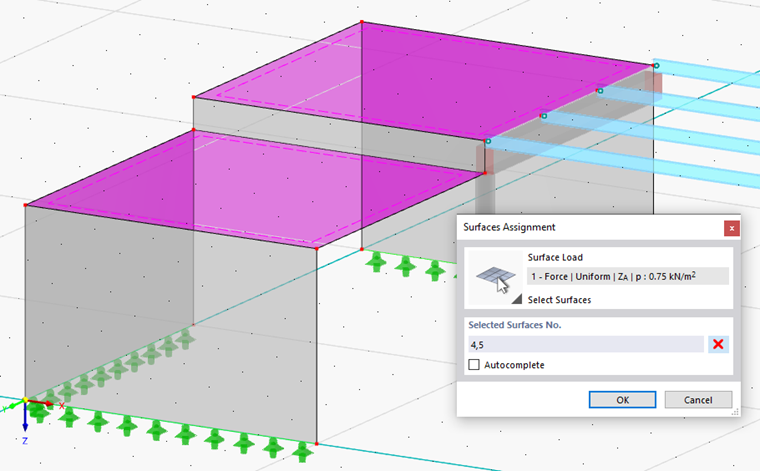

Em seguida, clique no botão na área 'Atribuído às superfícies' (2) para seleccionar as duas lajes (nos. 4 e 5).

06 Selecionar lajes

Clique em OK e volte à caixa de diálogo 'Nova carga de superfície'.

Em vez de clicar em OK (o que fecharia a caixa de diálogo), continue definindo as cargas de superfície clicando em Aplicar e Seguinte.

As cargas são aplicadas às duas lajes.
