Использование поверхностей

Таблицы результатов категории Использования на площадях содержат данные о результатах проведенных проверок с соответствующими использованиями.

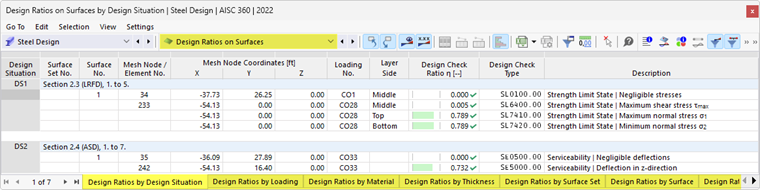

Таблицы результатов «Степени использования на поверхностях» для расчёта стальных конструкций

Результаты по поверхностям сортируются в закладках по следующим критериям:

• Нагрузки (ситуации проектирования, комбинации нагрузок)
• Свойства поверхностей (материалы, толщины)
• Объекты (поверхности, узлы сетки конечных элементов)

Номер поверхности

Для каждого критерия проверки указывается номер поверхности, имеющей наибольшую степень использования.

Вершина сетки / Номер элемента

Указывается номер узла сетки конечных элементов, для которого было определено максимальное использование.

Координаты узлов сетки

В трех столбцах указываются глобальные координаты X, Y и Z узлов сетки конечных элементов.

Ситуация проектирования

Этот столбец указывает номера ситуаций проектирования, для которых имеют место отдельные использования.

Нагрузка

Указываются номера комбинаций нагрузок или результатов, которые являются определяющими для соответствующих проверок.

Сторона слоя

Предельные напряжения проверяются для следующих мест поперечного сечения поверхности:

• Сверху
• В середине
• Снизу

Вы можете включать и выключать отображение осей поверхности через пункт Локальные системы координат поверхностей включить/выключить в контекстном меню поверхности. В качестве альтернативы используйте 'Навигатор - Отображение' (Модель → Основные объекты → Поверхности → Системы координат поверхностей x, y, z).

Критерий проверки

В этом столбце указаны условия проверки в соответствии с стандартом. Степень каждого использования выражается длиной цветной полосы.

Тип проверки

Каждая проверка обозначается идентификатором с номером. Например, проверки несущей способности согласно Еврокоду обозначаются как 'UL', проверки пригодности - как 'SE'. Тип проверки разъясняется в столбце Описание.

Формула проверки

Этот столбец можно активировать в Менеджере таблиц результатов. Он указывает уравнения стандартов, по которым проводятся проверки.

Описание

Каждая проверка объясняется коротким описанием с ссылкой на раздел в стандарте.

Фильтрация результатов

В главе Использования на стержнях описано, как можно фильтровать результаты по предельному состоянию и по использованию.
