Общие параметры

Вызов глобальных настроек

Основные настройки для расчета стальных конструкций управляются в диалоговом окне 'Глобальные настройки'. Этот диалог в основном не зависит от нормы, которую вы выбрали в базовых данных модели. Однако стандартные значения могут отличаться.

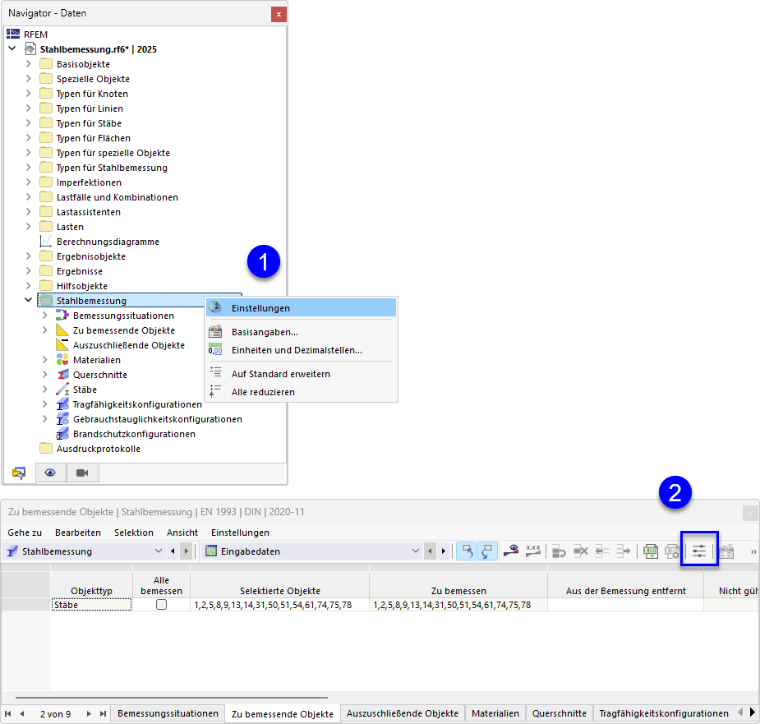

Глобальные настройки можно вызвать одним из следующих способов:

1. контекстное меню в записи навигатора 'Расчет стальных конструкций'
2. кнопка на панели инструментов таблиц для расчета стальных конструкций

Открытие диалога 'Общие настройки'

Глобальные настройки

Диалоговое окно «Общие параметры» для расчёта стальных конструкций по EN 1993

Рассчитываемые конфигурации

По умолчанию рассчитываются все доступные конфигурации. Если, например, вы хотите отказаться от проверки предельных состояний по эксплуатации, деактивируйте опцию 'Годность к эксплуатации'. При этом проверки по предельным состояниям по эксплуатации не выполняются; входные данные для расчета стальных конструкций соответственно сокращаются.

Ситуации расчета, отнесенные к деактивированной конфигурации, при расчете не учитываются. Назначение ситуаций расчета регламентируется в таблице Ситуации расчета.

Настройки сглаживания

Настройки сглаживания актуальны для расчета поверхностей. Напряжения определяются для узлов КЭ-сетки, а затем сглаживаются методом интерполяции. Благодаря этому на графике отображается непрерывное распределение результатов.

В списке доступны следующие настройки сглаживания:

• Постоянно в элементах сетки
• Непрерывно
• Непрерывно внутри поверхностей
• Непрерывно внутри наборов поверхностей, иначе внутри поверхностей (по умолчанию)
• Непрерывно внутри всех поверхностей

Отдельные варианты описаны в главе Ergebnisglättung руководства RFEM.

Процедура проверки

В этом разделе вы можете задать, как усилия из сочетаний нагрузок и результатов передаются в расчет. В списке доступны три процедуры проверки.

• Метод перечисления

Все сочетания нагрузок и результатов одной ситуации расчета рассчитываются по отдельности. Этот подход, как правило, дает наиболее точные результаты, но при этом может привести к увеличению времени расчета.

• Метод огибающей

Сначала определяются огибающие усилия (max/min) всех сочетаний нагрузок и результатов одной ситуации расчета. Затем проверки выполняются с этими усилиями. По сравнению с методом перечисления это позволяет сократить время расчета. Однако нельзя исключить, что будут учтены все комбинации.

• Смешанный метод

Этот подход представляет собой компромисс между двумя другими методами: для стержней и поверхностей вы можете задать верхний предел количества вариантов одной ситуации расчета, которые должны рассчитываться методом перечисления. Как только количество сочетаний нагрузок и результатов превышает этот предел, расчет выполняется методом огибающей.

Проверка стройности стержней/наборов стержней

В рамках расчета стальных конструкций также проверяется стройность стержней и наборов стержней при растяжении, сжатии или изгибе. Здесь можно задать предельные значения (λ_lim, KL/r и т. д.). Если для рассчитываемых стержней или наборов стержней для сегментов заданы Длины потери устойчивости, они учитываются при определении стройности. Результаты выводятся в таблицах результатов для Стройности.

Оптимизация - максимально допустимое использование

Дополнение может выполнять оптимизацию для стандартизированных сечений (см. главу Querschnitte). При проверке возможных вариантов использование варианта сравнивается с максимальным значением, заданным в этом месте.

Сохранение результатов

Для моделей с несколькими тысячами объектов файлы результатов могут становиться очень большими. В списке доступны два варианта, с помощью которых можно повлиять на сохранение результатов расчета.

• По месту или По узлам сетки/точкам сетки

Максимальные результаты сохраняются для всех напряженных точек стержней, соответственно узлов КЭ-сетки и точек сетки поверхностей. Это соответственно влияет на размер файла.

• По объекту

Сохраняются только максимальные результаты каждого стержня, соответственно каждой поверхности. Файл результатов становится значительно меньше.

Настройки сглаживания для расчета табличных результатов

Табличный результат интегрирует усилия стержней, поверхностей или объемных тел. Для расчета в дополнении вы можете задать, какая настройка сглаживания применяется при интегрировании результатов. В списке доступны следующие варианты:

• Постоянно в элементах сетки
• Непрерывно
• Непрерывно внутри поверхностей или объемных тел
• Непрерывно внутри наборов поверхностей или наборов объемов, иначе внутри поверхностей или объемных тел
• Непрерывно внутри всех поверхностей или объемных тел

Отдельные варианты описаны в главе Ergebnisglättung руководства RFEM.

Показать результаты

Если установлен флажок 'Показывать результаты по ситуации расчета', результаты в таблицах выводятся отдельно для каждой ситуации расчета.

Расчет результатов

Результаты поверхностей основаны на результатах в узлах КЭ-сетки, которые для графического вывода подготавливаются с учетом Настройки сглаживания. Как и для результатов статического расчета, в навигаторе - Результаты можно выбрать, отображаются ли значения в узлах КЭ или в точках сетки поверхностей (см. главу Значения результатов на поверхностях руководства RFEM).

Расчет результатов на поверхности в узлах сетки или точках сетки

Две опции списка относятся к результатам в таблицах и в деталях проверки: с их помощью можно задать, выводятся ли значения узлов сетки или точек сетки. Сетка поверхностей представляет собой независимый от КЭ-сетки вывод в точках результатов с равномерными интервалами (см. главу Поверхности руководства RFEM). Эти опции не влияют на графические результаты.

Настройки для сечений

В некоторых нормах для расчета имеются разделы, которые действуют только для замкнутых или только для открытых сечений. Разграничение между открытыми и замкнутыми сечениями для общих форм сечений выполняется путем рассмотрения доли Бредта I_t,Bredt в общем крутильном моменте инерции I_t. Для замкнутых сечений крутильный момент инерции почти полностью определяется долей Бредта.

Жизненный цикл результатов

Как только вы вносите изменение в исходные данные, результаты расчета стальных конструкций удаляются. Это обеспечивает расчет на основе корректных граничных условий. Однако для некоторых случаев может быть целесообразно сохранить результаты (например, чтобы внести изменение в сложной модели, которое не влияет на расчет). В этом случае деактивируйте флажок. При изменении перерасчет выполняться не будет. Все результаты, затронутые этим изменением, будут отображаться красным шрифтом. Они могут быть больше не действительными. Только после повторного расчета они будут обновлены.
