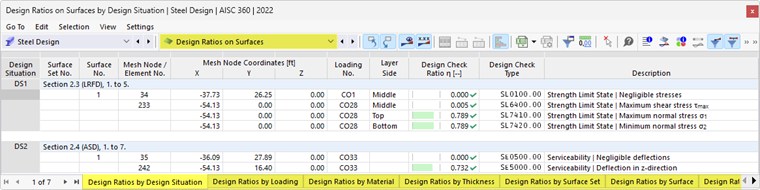

As tabelas de resultados da categoria Utilizações em Superfícies contêm os dados dos resultados dos cálculos realizados com as respetivas utilizações.
Os resultados das superfícies são classificados nos separadores de acordo com os seguintes critérios:
- Carregamentos (situações de dimensionamento, combinações de carga)
- Propriedades das superfícies (materiais, espessuras)
- Objetos (superfícies, pontos da malha FE)
Nº de Superfície
Para cada critério de verificação, é indicado o número da superfície que apresenta a maior utilização.
Nó da Malha / Nº do Elemento
É indicado o número do nó da malha FE para o qual foi determinada a utilização máxima.
Coordenadas do Nó da Malha
Nas três colunas são especificadas as coordenadas globais X, Y e Z dos nós da malha FE.
Situação de Dimensionamento
Esta coluna nomeia os números de situações de dimensionamento para os quais as utilizações individuais ocorrem.
Carregamento
São indicados os números das combinações de carga ou de resultados que são relevantes para os cálculos respectivos.
Lado da Camada
As tensões de comparação são examinadas para os seguintes locais da seção transversal da superfície:
- Superior
- Meio
- Inferior
Você pode alternar as exibições dos eixos das superfícies pelo menu de contexto da superfície no item Sistemas de eixos locais das superfícies ligado/desligado. Alternativamente, utilize o 'Navegador - Exibição' (Modelo → Objetos base → Superfícies → Sistemas de eixos das superfícies x, y, z).
Critério de Verificação
Esta coluna mostra as condições de verificação de acordo com a norma. O grau de utilização correspondente é indicado pelo comprimento da barra colorida.
Tipo de Verificação
Cada verificação é designada por um identificador numérico. Por exemplo, as verificações da capacidade de carga de acordo com o Eurocódigo recebem o identificador 'UL', enquanto as verificações de serviço recebem o identificador 'SE'. O tipo de verificação é explicado na coluna Descrição.
Fórmula da Verificação
Esta coluna pode ser ativada no Gerenciador de Tabelas de Resultados. Apresenta as equações da norma em que as verificações se baseiam.
Descrição
Cada verificação é descrita de forma concisa com referência ao capítulo da norma.
Os detalhes das verificações para uma utilização específica podem ser visualizados através do botão
ou com um duplo clique na linha.
Filtrar Resultados
O capítulo Utilizações em Barras descreve como filtrar os resultados por estados limites e por utilização.
