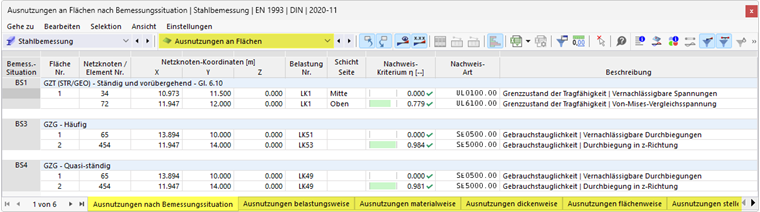

Die Ergebnistabellen der Kategorie Ausnutzungen an Flächen enthalten die Ergebnisdaten zu den geführten Nachweisen mit den jeweiligen Ausnutzungen.
Die Flächenergebnisse sind in den Registern nach folgenden Kriterien sortiert:
- Belastungen (Bemessungssituationen, Lastkombinationen)
- Flächeneigenschaften (Materialien, Dicken)
- Objekte (Flächen, FE-Netzpunkte)
Fläche Nr.
Für jedes Nachweiskriterium wird die Nummer der Fläche angegeben, die die größte Ausnutzung aufweist.
Netzknoten / Element Nr.
Es wird jeweils die Nummer des FE-Netzknotens angegeben, für den die maximale Ausnutzung ermittelt wurde.
Netzknoten-Koordinaten
In den drei Spalten werden die globalen Koordinaten X, Y und Z der FE-Netzknoten ausgewiesen.
Bemessungssituation
Diese Spalte benennt die Nummern der Bemessungssituationen, für die die einzelnen Ausnutzungen vorliegen.
Belastung
Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweiligen Nachweise maßgebend sind.
Schichtseite
Die Vergleichsspannungen werden für folgende Stellen des Flächenquerschnitts untersucht:
- Oben
- Mitte
- Unten
Sie können die Flächenachsen über den Eintrag Lokale Achsensysteme der Flächen ein/aus im Flächen-Kontextmenü ein- und ausblenden. Alternativ verwenden Sie den 'Navigator - Anzeige' (Modell → Basisobjekte → Flächen → Flächenachsensysteme x, y, z).
Nachweiskriterium
In dieser Spalte sind die Nachweisbedingungen gemäß Norm angegeben. Der Grad der jeweiligen Ausnutzung wird durch die Länge des farbigen Balkens ausgedrückt.
Nachweisart
Jeder Nachweis ist durch eine Kennung mit Nummer bezeichnet. So tragen beispielsweise die Nachweise der Tragfähigkeit nach Eurocode die Kennung 'UL', die Nachweise der Gebrauchstauglichkeit die Kennung 'SE'. Die Nachweisart wird in der Spalte Beschreibung erläutert.
Nachweisformel
Diese Spalte können Sie im Ergebnistabellen-Manager aktivieren. Sie gibt die Gleichungen der Norm an, nach denen die Nachweise erfolgen.
Beschreibung
Jeder Nachweis wird durch eine kurze Beschreibung unter Bezug auf das Kapitel in der Norm erläutert.
Die Nachweisdetails für eine bestimmte Ausnutzung können Sie über die Schaltfläche
oder einen Doppelklick in die Zeile anzeigen lassen.
Ergebnisse filtern
Im Kapitel Ausnutzungen an Stäben ist beschrieben, wie Sie die Ergebnisse nach Grenzzustand und nach Ausnutzung filtern können.
