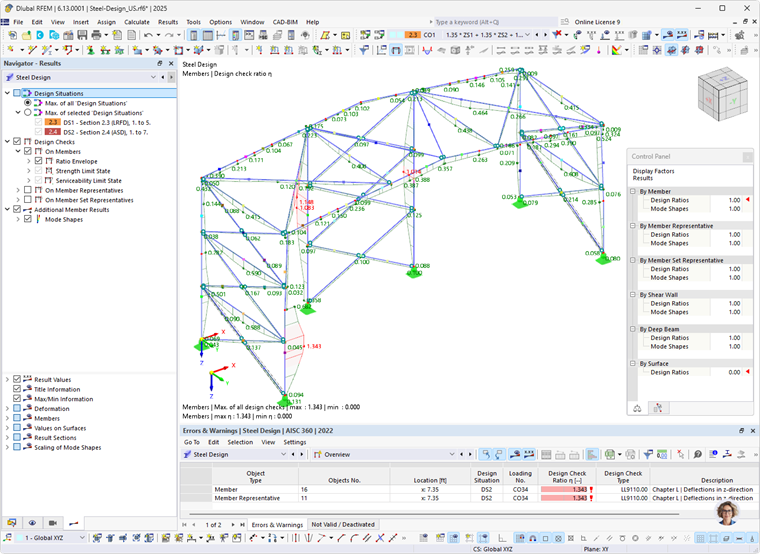

Dopo il calcolo, i risultati vengono visualizzati in tabelle ordinate secondo diversi criteri. Vengono anche rappresentati nella grafica della finestra di lavoro sul modello. Il 'Navigatore - Risultati' è ottimizzato per la progettazione dell'acciaio, permettendovi di controllare la visualizzazione grafica per i diversi tipi di verifica secondo le vostre esigenze.
È possibile anche consultare i dettagli di verifica con i valori intermedi e le formule di verifica. Inoltre, avete la possibilità di rappresentare i diagrammi dei risultati sulla sezione trasversale con la distribuzione delle tensioni.
Nei seguenti sottocapitoli vengono presentate le diverse opzioni a vostra disposizione per la visualizzazione e la valutazione dei risultati della progettazione. Il capitolo documentazione descrive inoltre come preparare i risultati per la stampa.
Oggetti senza risultati
Se i risultati di un'asta o di una superficie non vengono visualizzati, ciò può essere dovuto a una delle seguenti cause:
- L'oggetto non è selezionato per la progettazione nella tabella Oggetti da progettare.
- I risultati sono nascosti a causa delle impostazioni dei filtri.
Controllate le visibilità e le impostazioni dei filtri per i risultati grafici nel Navigatore - Risultati. Se manca il risultato nella tabella dei risultati, verificate le impostazioni dei filtri nel Gestore delle tabelle dei risultati. Prestate attenzione anche alle impostazioni scelte per la sincronizzazione con la grafica (ad esempio, esiste la possibilità di mostrare solo oggetti visibili o selezionati). Nel dialogo dei risultati dettagliati tutti i risultati sono disponibili indipendentemente dalle impostazioni dei filtri e dalla selezione.
Le tabelle dei risultati panoramica sono adatte per la verifica degli oggetti progettati. Se un oggetto è invalido a causa delle caratteristiche del materiale o della sezione trasversale, o è stato disattivato per l'uso di set di aste, verrà visualizzato un messaggio corrispondente nella tabella dei risultati Non valido / disattivato.
Controllate anche nella tabella di input Oggetti da progettare se tutti gli oggetti sono selezionati per la progettazione. Prestate attenzione anche all'assegnazione delle configurazioni di progettazione ai singoli oggetti. Se a un oggetto non è stata assegnata una configurazione di progettazione per uno stato limite, non verrà fornita alcuna verifica per tale stato limite (si veda anche il capitolo progettazione dell'acciaio).
