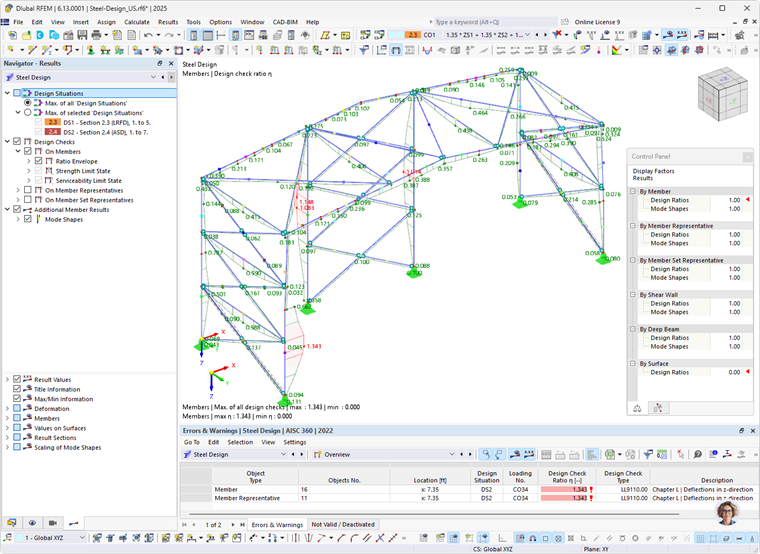

Po výpočtu jsou výsledky tříděny podle různých kritérií a zobrazeny v tabulkách. Také jsou zobrazeny v grafice pracovního okna na modelu. 'Navigátor - výsledky' je přizpůsoben pro návrh oceli tak, abyste mohli podle potřeby řídit grafické zobrazení pro různé typy posouzení.
Můžete si také prohlédnout podrobnosti o posouzení s mezivýsledky a vzorci posouzení. Dále máte možnost zobrazit průběh výsledků v průřezu s rozložením napětí.
V následujících podkapitolách jsou představeny různé možnosti, které máte k dispozici pro zobrazení a vyhodnocení výsledků návrhu. Kapitola dokumentace naopak popisuje, jak připravit výsledky pro tiskový výstup.
Objekty bez výsledků
Pokud nejsou výsledky prutu nebo plochy zobrazeny, může to mít následující příčiny:
- Objekt není vybrán pro návrh v tabulce Objekty k návrhu.
- Výsledky jsou skryty kvůli nastavením filtru.
Zkontrolujte viditelnosti a nastavení filtrů pro grafické výsledky v navigátoru - výsledky. Pokud chybí výsledek v tabulce výsledků, zkontrolujte nastavené filtry v Správci výsledkových tabulek. Dbejte také na zvolené nastavení synchronizace s grafikou (například možnost zobrazit pouze viditelné nebo vybrané objekty). V dialogu Podrobné výsledky jsou všechna výsledky dostupné bez ohledu na nastavení filtrů a výběr.
Pro kontrolu navržených objektů jsou vhodné tabulky výsledků přehled. Pokud je objekt neplatný kvůli vlastnostem materiálu nebo průřezu nebo byl deaktivován kvůli použití sad prutů, zobrazí se vám odpovídající zpráva v tabulce výsledků Neplatné / deaktivováno.
Zkontrolujte také v zadávací tabulce objekty k návrhu, zda jsou všechny objekty vybrány pro návrh. Dbejte také na přiřazení konfigurací návrhu k jednotlivým objektům. Pokud není k objektu přiřazena konfigurace návrhu pro mezní stav, pro tento mezní stav nebude posouzení provedeno (viz také kapitola Ocelové návrhy).
