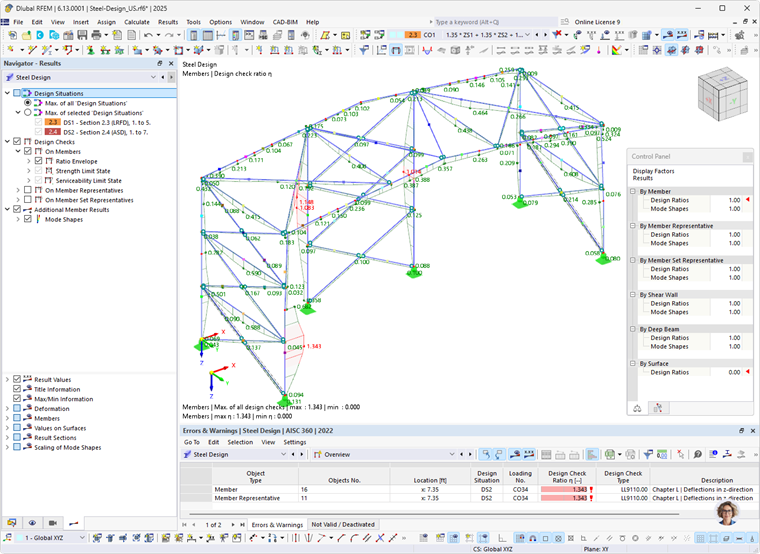

Après le calcul, les résultats sont affichés dans des tableaux triés selon différents critères. Ils sont également présentés dans le graphique de la fenêtre de travail sur le modèle. Le 'Navigateur - Résultats' est ajusté pour le dimensionnement de l'acier, vous permettant ainsi de contrôler l'affichage graphique pour les différents types de vérifications selon vos besoins.
Vous pouvez également consulter les détails des vérifications avec les valeurs intermédiaires et les formules de vérification. De plus, il vous est possible de représenter les évolutions des résultats sur la section avec la distribution des contraintes.
Les sous-chapitres suivants présentent diverses possibilités disponibles pour l'affichage et l'évaluation des résultats de dimensionnement. Le chapitre Documentation décrit, quant à lui, comment préparer les résultats pour l'impression.
Objets sans résultats
Si les résultats d'une barre ou d'une surface ne sont pas représentés, cela peut être dû aux causes suivantes :
- L'objet n'est pas sélectionné pour le dimensionnement dans le tableau Objets à dimensionner.
- Les résultats sont masqués en raison des paramètres de filtrage.
Vérifiez les visibilités et les réglages des filtres pour les résultats graphiques dans le Navigateur - Résultats. Si le résultat est manquant dans le tableau de résultats, contrôlez les paramètres de filtre appliqués dans le Gestionnaire de Tableaux de Résultats. Faites également attention aux paramètres choisis pour la synchronisation avec le graphique (par exemple, il est possible d'afficher uniquement les objets visibles ou sélectionnés). Dans le dialogue des résultats détaillés, tous les résultats sont disponibles indépendamment des paramètres de filtrage et de la sélection.
Les tableaux de résultats Aperçu sont adaptés pour vérifier les objets dimensionnés. Si un objet est invalide en raison de ses propriétés de matériau ou de section, ou désactivé en raison de l'utilisation de groupes de barres, un message s'affiche en conséquence dans le tableau de résultats Invalide / désactivé.
Vérifiez également dans le tableau d'entrée Objets à dimensionner si tous les objets sont sélectionnés pour le dimensionnement. Faites également attention à l'affectation des configurations de dimensionnement aux différents objets. Si une configuration de dimensionnement n'est pas attribuée à un objet pour un état limite, aucune vérification ne sera effectuée pour cet état limite (voir aussi le chapitre Dimensionnement de l'acier).
