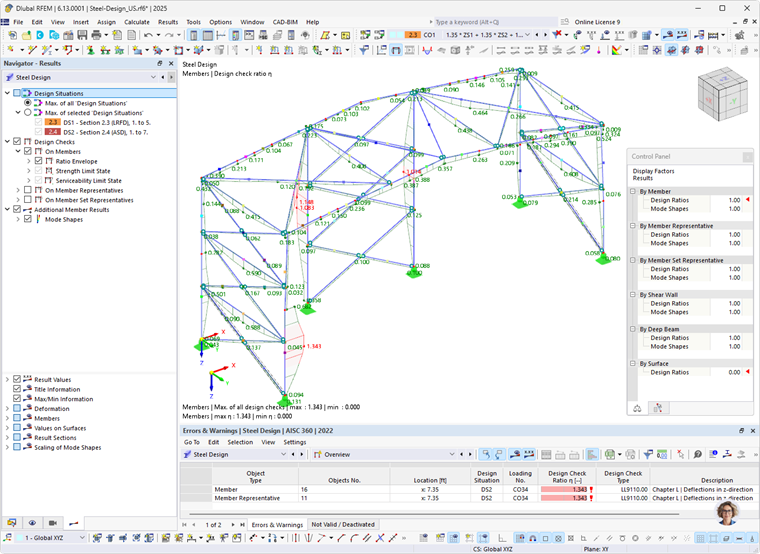

Após o cálculo, os resultados são apresentados de forma ordenada segundo vários critérios nas Tabelas. Também são representados no Gráfico da janela de trabalho, sobre o modelo. O 'Navegador - Resultados' está adaptado ao dimensionamento de aço, permitindo controlar a visualização gráfica dos diferentes tipos de verificação conforme necessário.
Pode também consultar os Detalhes de verificação com valores intermédios e fórmulas de verificação. Além disso, é possível representar os Diagramas resultantes na secção transversal com a distribuição da tensão.
Nos subcapítulos seguintes são apresentadas várias possibilidades disponíveis para a visualização e avaliação dos resultados de dimensionamento. O capítulo Documentação, por sua vez, descreve como preparar os resultados para a saída de impressão.
Objetos sem resultados
Caso os resultados de uma barra ou de uma superfície não sejam apresentados, isto pode dever-se às seguintes causas:
- O objeto não foi selecionado para dimensionamento na tabela Objetos a dimensionar.
- Os resultados estão ocultos devido a definições de filtro.
Verifique as Visibilidades e as definições de filtro para os resultados gráficos no Painel de controlo. Se o resultado estiver em falta na tabela de resultados, controle as definições de filtro no Gestor de tabelas de resultados. Tenha também em atenção as definições selecionadas para a sincronização com o gráfico; por exemplo, existe a possibilidade de mostrar apenas objetos visíveis ou selecionados. No diálogo dos Detalhes de verificação, pelo contrário, todos os resultados estão disponíveis – independentemente das definições de filtro e das seleções.
Para verificar os objetos dimensionados, é adequada a categoria de resultados da tabela Resumo: Caso um objeto seja inválido devido a propriedades de material ou de secção transversal, ou tenha sido desativado para o dimensionamento através de um conjunto de barras, o mesmo será indicado em conformidade na tabela de resultados Não válido / desativado.
Além disso, a cada objeto selecionado para dimensionamento na tabela de entrada Objetos a dimensionar tem de estar atribuída uma configuração de dimensionamento para um estado limite. Caso contrário, não é realizada nenhuma verificação para o estado limite (ver capítulo Dimensionamento de aço).
