Nella categoria del navigatore Verifiche, è possibile stabilire quali verifiche con i relativi utilizzi devono essere visualizzate sugli oggetti progettati. È possibile visualizzare l'inviluppo di tutti i tipi di verifica oppure gli utilizzi separatamente in base allo stato limite e al tipo di verifica.
Utilizzo dell'inviluppo

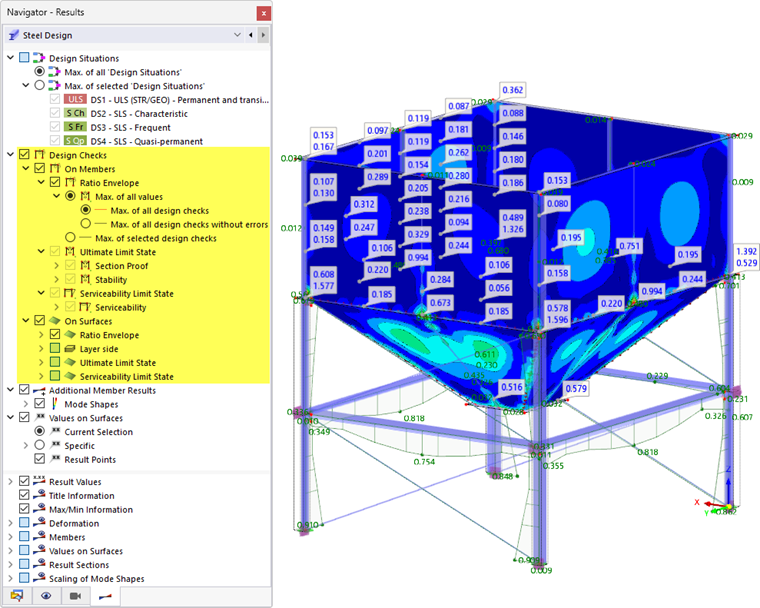

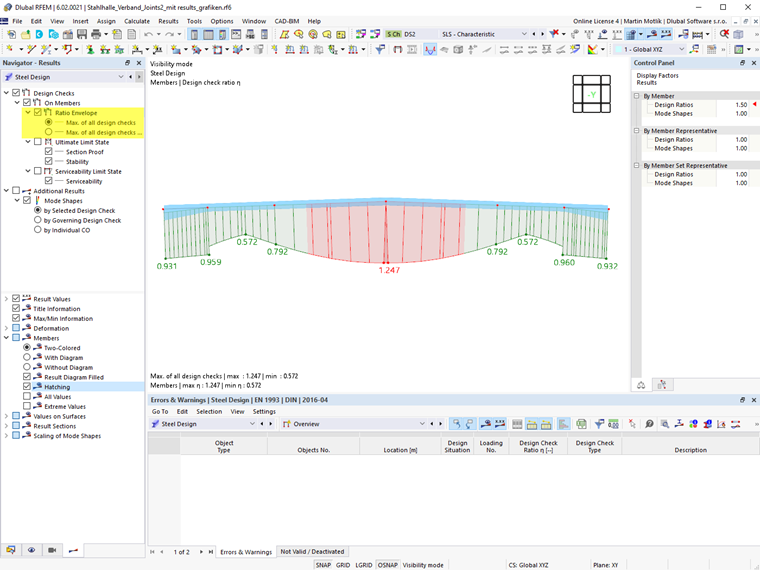

In ogni punto dell'oggetto progettato vengono visualizzati i massimi utilizzi da tutte le verifiche. Poiché tutti i tipi di verifica e gli stati limite sono raggruppati, i pattern dei risultati sono spesso non continui.

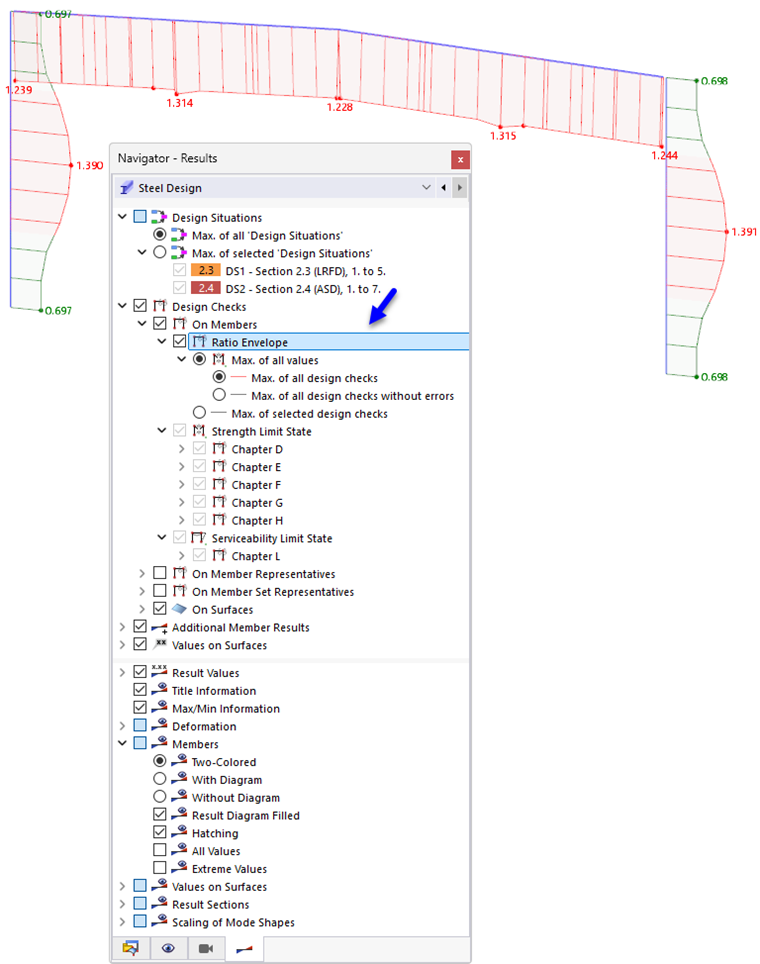

L'inviluppo è adatto per ottenere rapidamente una panoramica complessiva dell'utilizzo dei diversi oggetti e per documentarlo. Gli errori nella visualizzazione delle verifiche possono essere ignorati se si desidera visualizzare l'insieme delle verifiche valide. Per questo, è possibile utilizzare l'opzione 'Max. di tutte le verifiche senza errori'.
Se si desidera considerare solo determinate verifiche per l'inviluppo, attivare l'opzione 'Max. di tutte le verifiche selezionate'. È quindi possibile selezionare i tipi di verifica rilevanti.

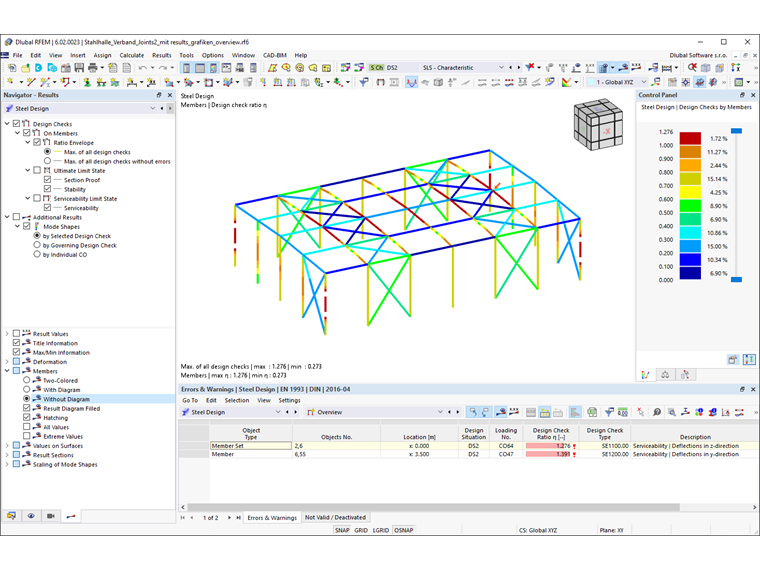

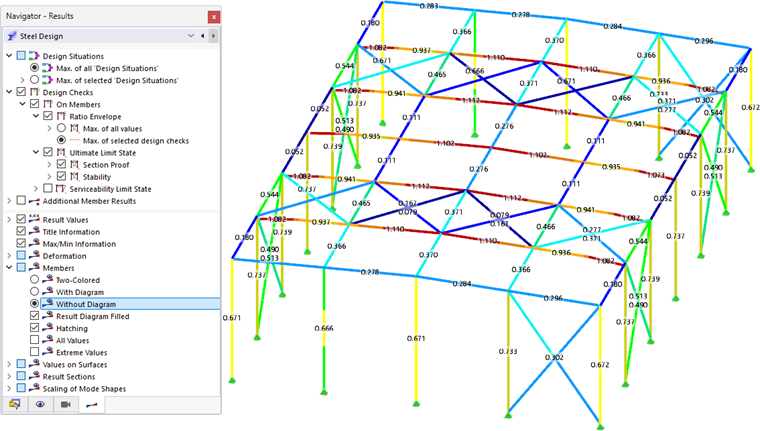

Per una panoramica delle aree critiche in una struttura a barre, è consigliabile il tipo di visualizzazione Senza diagramma. Gli utilizzi vengono rappresentati con linee colorate secondo la scala cromatica nel Pannello di controllo . È possibile utilizzare questa opzione per visualizzare l'inviluppo o un singolo tipo di risultato.
Utilizzo in base allo stato limite e al tipo di verifica

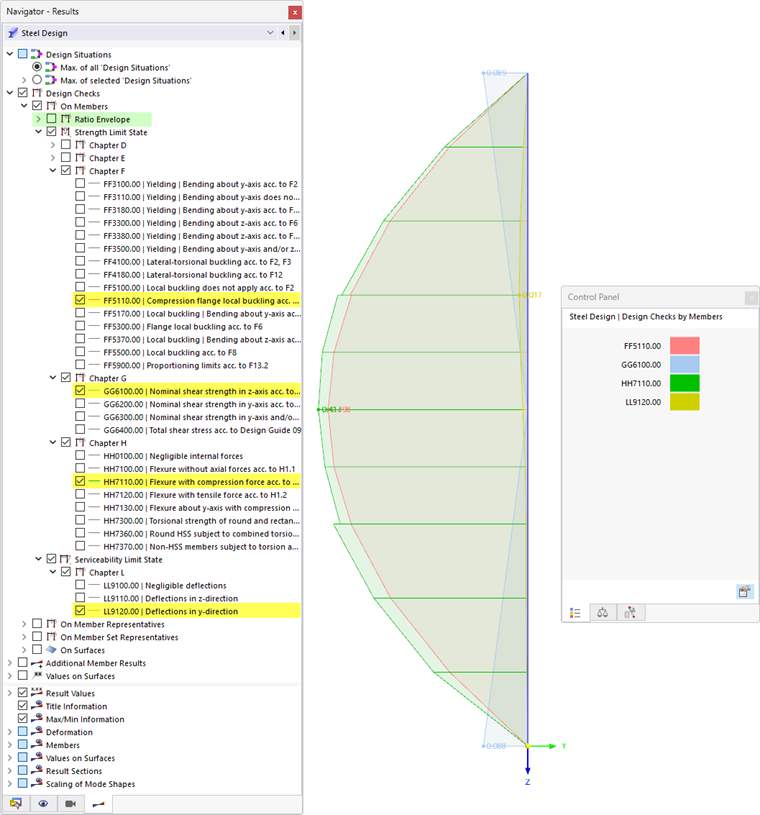

I risultati possono essere visualizzati specificamente per ogni stato limite con i singoli tipi di verifica.
Per Barre, viene mostrato in ogni punto il massimo utilizzo dei risultati per i tipi di verifica selezionati. Con questa opzione, è possibile determinare quale tipo di verifica è predominante in un dato punto.
I risultati selezionati vengono visualizzati contemporaneamente sul modello. Nel pannello di controllo, è possibile leggere i colori dei tipi di verifica e, se necessario, modificarli (vedere il capitolo Pannello di controllo del manuale RFEM).

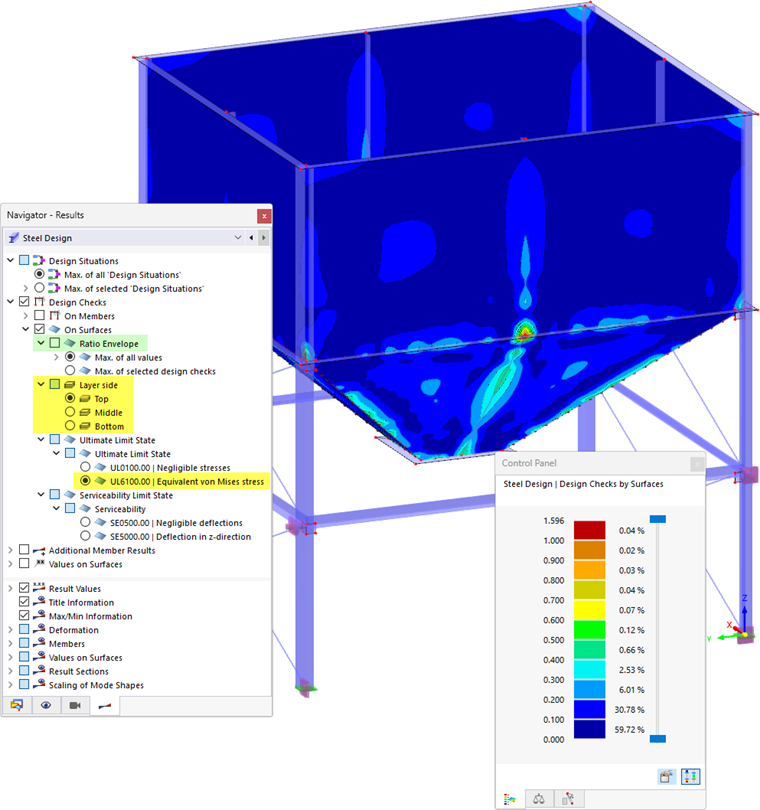

Per Superfici, gli utilizzi vengono rappresentati come isosuperfici.
È possibile anche selezionare il lato del layer di cui si vogliono visualizzare i risultati:
- Sopra
- Centro
- Sotto
Si applica quanto segue: Se l'asse locale z nelle Dati generali del modello è rivolto verso il basso, il lato superiore si trova dal lato della superficie verso l'asse negativo z delle superfici (−z), il lato inferiore corrispondentemente verso l'asse z positivo (+z). Se l'asse z locale nei dati di base è orientato verso l'alto, questa definizione si inverte.
