Na categoria do Navegador Verificações, pode definir quais as verificações com as respetivas utilizações que são apresentadas nos objetos dimensionados. Pode optar por apresentar a envolvente de todos os tipos de dimensionamento ou as utilizações separadas por estado limite e tipo de dimensionamento.
Utilização da envolvente
Em cada ponto do objeto dimensionado, são apresentadas as utilizações máximas de todas as verificações. Uma vez que todos os tipos de dimensionamento e estados limite são agrupados, os diagramas de resultados geralmente não são contínuos.
A envolvente é adequada para obter e documentar rapidamente uma visão geral da utilização dos diferentes objetos. Os erros na representação das verificações podem ser ignorados se pretender representar a totalidade das verificações válidas. Para isso, também pode utilizar a opção 'Máx. de todas as verificações sem erros'.
Se apenas determinadas verificações devem ser consideradas para a envolvente, ative a opção 'Máx. de todas as verificações selecionadas'. Em seguida, pode selecionar os tipos de dimensionamento relevantes.

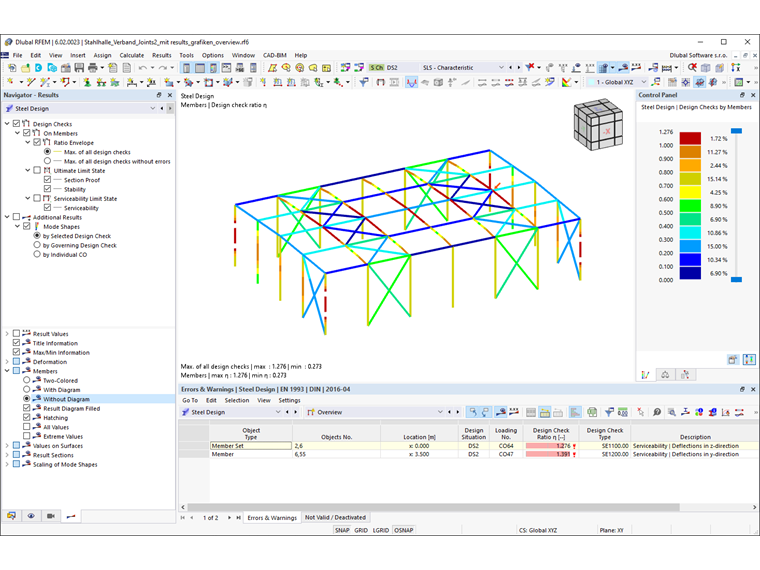

Para uma visão geral das áreas críticas numa estrutura de pórtico, recomenda-se o tipo de apresentação Sem diagrama. As utilizações são representadas por linhas coloridas de acordo com a escala de cores no Painel de controlo. Pode utilizar esta opção quando é apresentada a envolvente ou um único tipo de resultado.
Utilização por estado limite e tipo de dimensionamento
Os resultados podem ser apresentados especificamente para cada estado limite com os respetivos tipos de dimensionamento.

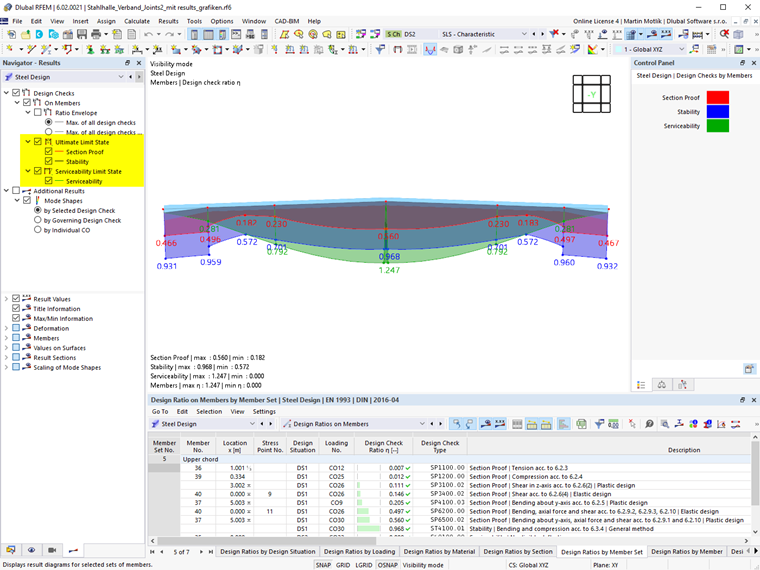

Para barras, é apresentada em cada ponto a utilização máxima dos resultados para os tipos de dimensionamento selecionados. Com esta opção, pode verificar qual o tipo de dimensionamento determinante num determinado local.
Os resultados selecionados são apresentados simultaneamente no modelo. No Painel de controlo, pode verificar as cores dos tipos de dimensionamento e, se necessário, ajustá-las (ver capítulo Painel de controlo do manual do RFEM).
Para superfícies, as utilizações são apresentadas como isobandas.
Também pode selecionar o lado da superfície cujos resultados devem ser apresentados:
- Superior
- Centro
- Inferior
Aplica-se o seguinte: Se o eixo z local estiver orientado para baixo nos Dados base do modelo, o lado superior está localizado no lado da superfície na direção do eixo z negativo da superfície (−z), e o lado inferior está na direção do eixo z positivo (+z). Se o eixo z local estiver orientado para cima nos Dados base, esta definição é invertida.
