Nachweise

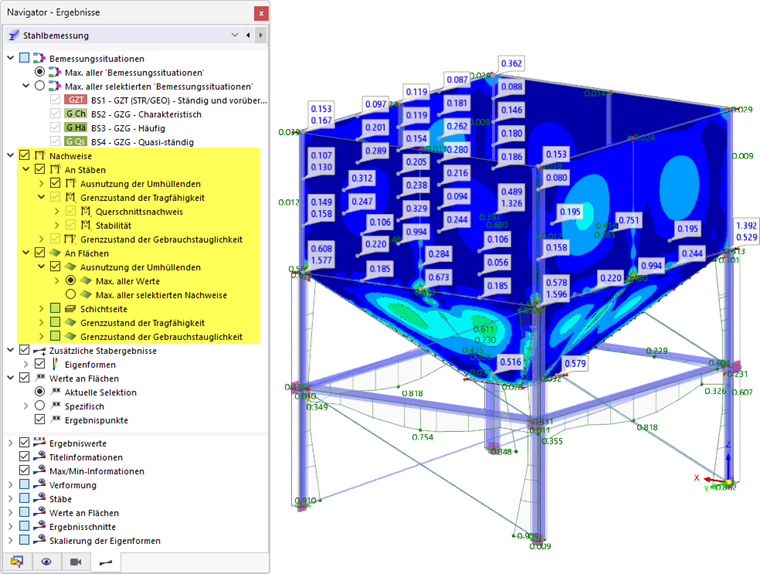

In der Navigator-Kategorie Nachweise können Sie festlegen, welche Nachweise mit den jeweiligen Ausnutzungen an den bemessenen Objekten angezeigt werden. Dabei können Sie die Umhüllende aus allen Nachweisarten oder die Ausnutzungen getrennt nach Grenzzustand und Nachweistyp darstellen lassen.

Ausnutzung der Umhüllenden

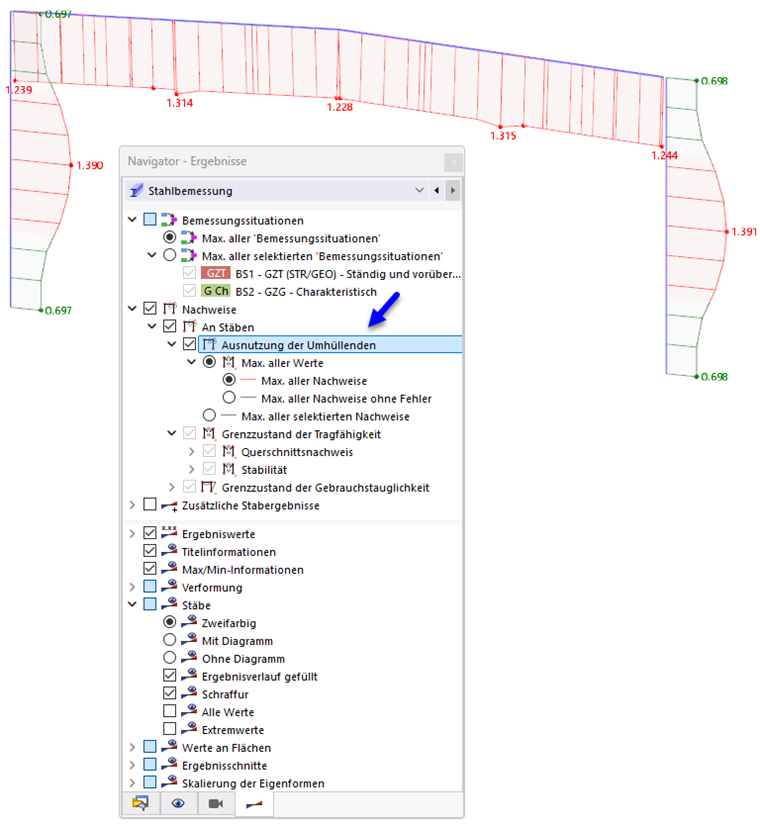

An jeder Stelle des bemessenen Objekts werden die maximalen Ausnutzungen aus allen Nachweisen angezeigt. Da alle Nachweistypen und Grenzzustände zusammengefasst werden, sind die Ergebnisverläufe meist nicht kontinuierlich.

Die Umhüllende ist geeignet, um schnell einen Gesamtüberblick über die Ausnutzung der verschiedenen Objekte zu gewinnen und zu dokumentieren. Fehler in der Darstellung der Nachweise können ignoriert werden, wenn die Gesamtheit der gültigen Nachweise dargestellt werden soll. Hierzu können Sie auch die Option 'Max. aller Nachweise ohne Fehler' nutzen.

Wenn nur bestimmte Nachweise für die Umhüllende berücksichtigt werden sollen, aktivieren Sie die Option 'Max. aller selektierten Nachweise'. Sie können dann die relevanten Nachweistypen auswählen.

Für einen Überblick über kritische Bereiche in einem Stabtragwerk ist die Darstellungsart Ohne Diagramm zu empfehlen. Die Ausnutzungen werden entsprechend der Farbskala im Steuerpanel durch eingefärbte Linien dargestellt. Diese Option können Sie nutzen, wenn die Umhüllende oder eine einzelne Ergebnisart angezeigt wird.

Ausnutzung nach Grenzzustand und Nachweistyp

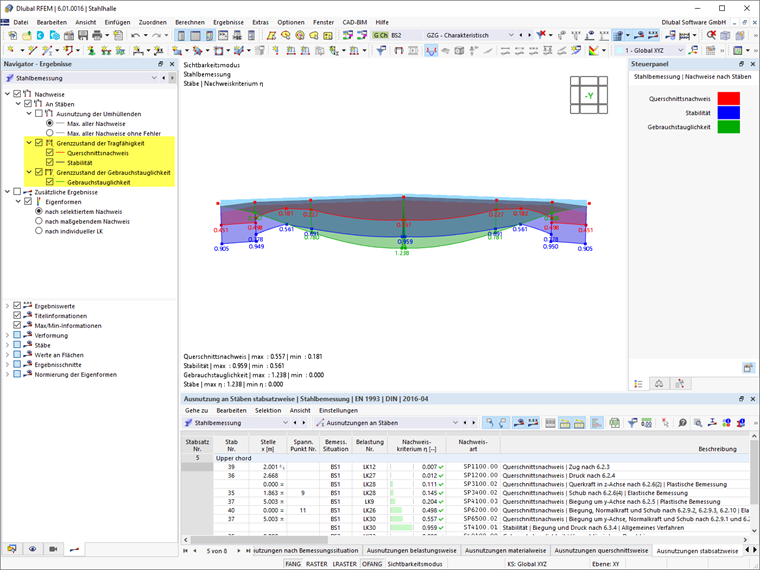

Die Ergebnisse lassen sich spezifisch für jeden Grenzzustand mit den einzelnen Nachweistypen anzeigen.

Bei Stäben wird an jeder Stelle die maximale Ausnutzung der Ergebnissen für die selektierten Nachweisarten dargestellt. Mit dieser Option können Sie ablesen, welcher Nachweistyp an einer bestimmten Stelle maßgebend ist.

Die ausgewählten Ergebnisse werden gleichzeitig am Modell dargestellt. Im Steuerpanel können Sie die Farben der Nachweisarten ablesen und bei Bedarf auch anpassen (siehe Kapitel Steuerpanel des RFEM-Handbuchs).

Info

Die Ausnutzungen der Stäbe werden immer als einfarbige Diagramme dargestellt.

Bei Flächen werden die Ausnutzungen als Isoflächen dargestellt.

Sie können auch die Schichtseite auswählen, deren Ergebnisse angezeigt werden sollen:

  • Oben
  • Mitte
  • Unten

Dabei gilt: Ist die lokale z-Achse bei den Modell-Basisangaben nach unten ausgerichtet, so befindet sich die obere Seite auf der Flächenseite in Richtung der negativen z-Flächenachse (−z), die untere Seite entsprechend in Richtung der positiven z-Achse (+z). Wenn die lokale z-Achse bei den Basisangaben nach oben orientiert ist, kehrt sich diese Definition um.

Tipp

Sie können die Flächenachsen über den Eintrag Lokale Achsensysteme der Flächen ein/aus im Flächen-Kontextmenü ein- und ausblenden. Alternativ verwenden Sie den 'Navigator - Anzeige': Modell → Basisobjekte → Flächen → Flächenachsensysteme x, y, z.
