验算

在导航器类别 验证 中，您可以决定在设计对象上显示哪些验证和相应的利用率。您可以选择显示所有验证类型的包络线，或者分别按极限状态和验证类型显示利用率。

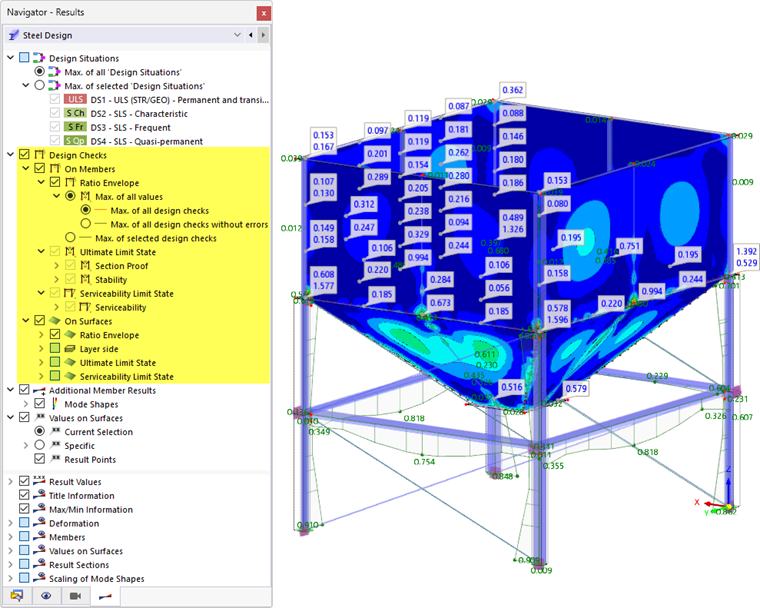

利用率的验算

包络线的利用率

在设计对象的每个位置，都会显示所有验证的最大利用率。由于所有验证类型和极限状态都被综合考虑，因此结果曲线通常不是连续的。

显示包络的利用率

包络线适合快速全面了解不同对象的利用率并进行记录。如果想要显示所有有效的验证，可以忽略验证显示中的错误。为此，您也可以使用选项 '所有验证的最大值无错误'。

如果只希望在包络线中考虑某些验证，请启用选项 '最大值所有选择的验证'。然后，您可以选择相关的验证类型。

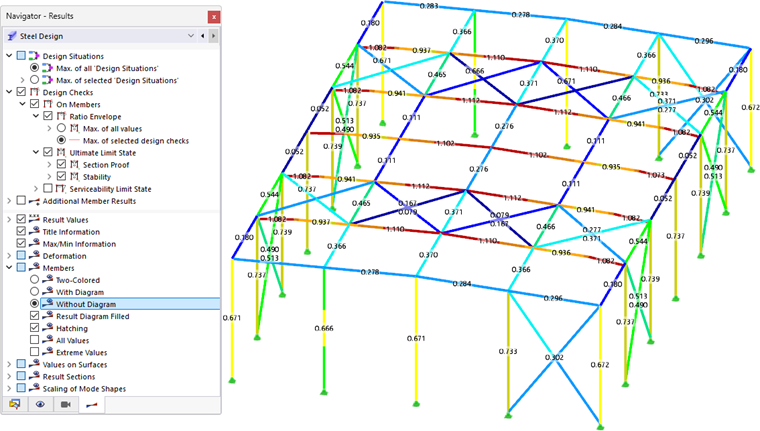

对于杆件结构中的关键区域概览，推荐使用 无图表 的显示方式。利用率会根据 Steuerpanel 中的色标，以着色线条的形式显示。当显示包络线或单个结果类型时，您可以使用此选项。

无图形显示杆件结果

根据极限状态和验证类型的利用率

结果可以针对每个极限状态及其各个验证类型特定地显示。

对于 杆件 ，会在每个位置显示选择的验证类型的结果的最大利用率。通过此选项，您可以确定在某处哪个验证类型是决定因素。

@image061328#

显示杆件按验算类型的利用率

所选结果同时在模型中显示。在控制面板中，您可以读取验证类型的颜色，并在需要时进行调整（请参见RFEM手册的 Steuerpanel 章节）。

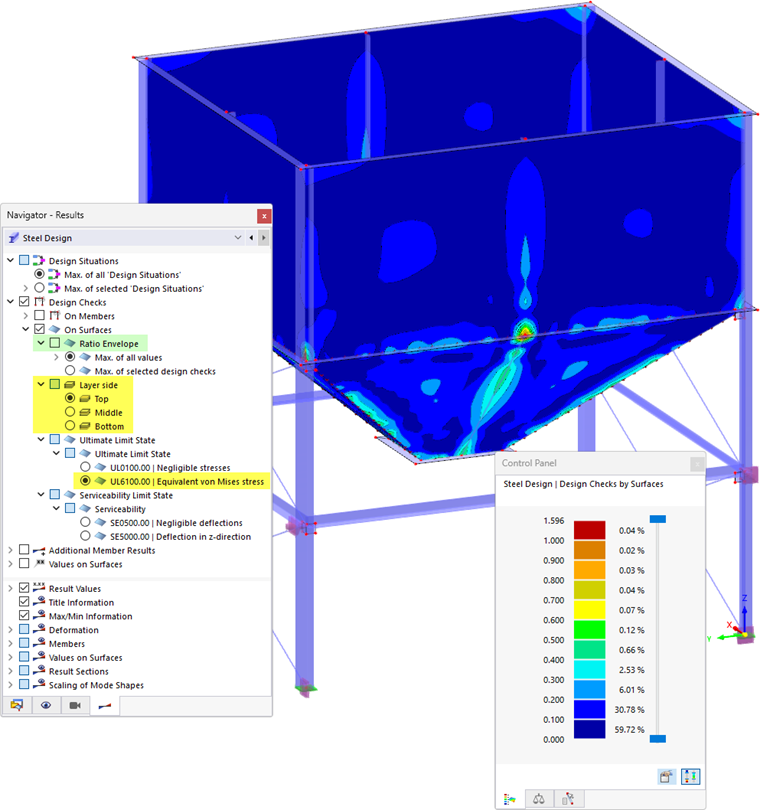

对于 面板，利用率显示为等值面。

在面上显示利用率

您还可以选择要显示结果的层面：

• 上部
• 中间
• 下部

注意：如果在 模型基础信息 中局部 z 轴向下，则 上 面位于朝向负 z 面轴的面侧，下 面位于正 z 轴方向。若局部 z 轴向上，则此定义反转。
