Les utilisations des vérifications de dimensionnement de l'acier peuvent être affichées sur les barres dans la fenêtre graphique. Vous pouvez afficher l'enveloppe de tous les types de vérifications ou les utilisations séparément selon l'état limite et le type de vérification.
Utilisation de l'enveloppe
Les utilisations maximales de toutes les vérifications sont affichées à chaque point de la barre. Comme tous les types de vérifications et états limites sont combinés, un parcours non continu de l'utilisation est typique. Cette option est la mieux adaptée pour obtenir rapidement une vue d'ensemble des différentes barres et pour documenter ces dernières.
Les erreurs dans l'affichage des vérifications peuvent être ignorées, afin de représenter l'ensemble des vérifications valides.
Pour une meilleure vue des zones critiques de la structure, vous pouvez choisir le mode d'affichage 'sans diagramme'. Selon la palette de couleurs choisie dans le Steuerpanel, l'utilisation est indiquée par la coloration des lignes. Cette option est uniquement applicable pour l'affichage d'un type de résultat unique.
Utilisation par états limites et type de vérification

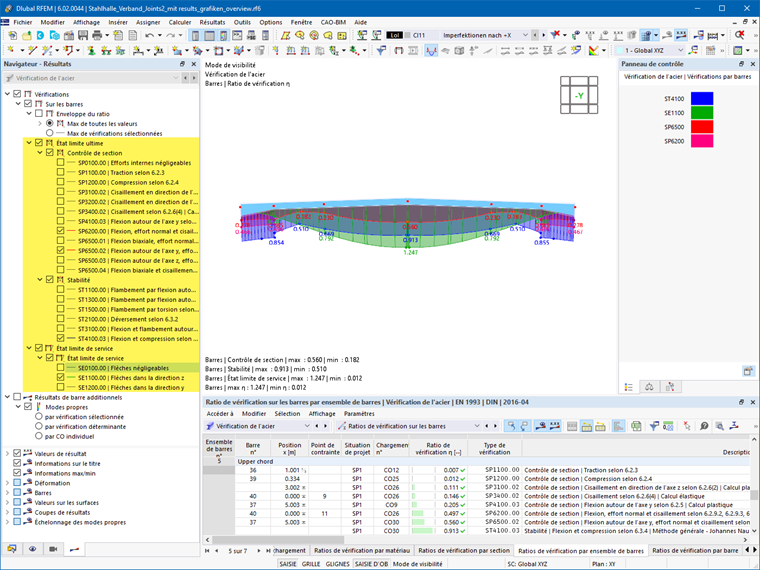

Vous pouvez également afficher les résultats pour chaque état limite (par exemple, capacité portante, service) et chaque type de vérification (par exemple, stabilité, vérification de section) séparément. À chaque point, l'utilisation maximale de toutes les vérifications de ce type de vérification est affichée. Dans le Steuerpanel, des couleurs différentes peuvent être définies en fonction du type de vérification. Avec cette option, vous pouvez rapidement voir graphiquement quel type de vérification devient critique à quel endroit.
L'utilisation par différents états limites et types de vérifications est toujours représentée comme un diagramme monochrome sur les barres, indépendamment des paramètres du mode d'affichage.
