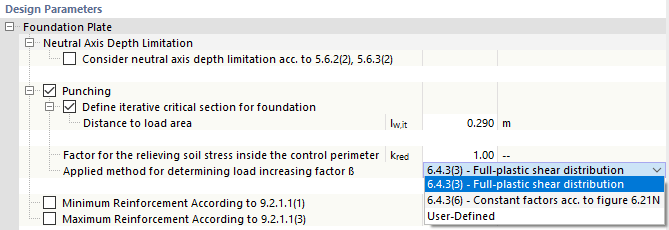

A categoria Punçoamento gere os parâmetros relevantes para as verificações ao punçoamento.
O perímetro crítico é determinado através de um cálculo iterativo. Se ativar a caixa de seleção 'Definir perímetro de controlo iterativo para fundação', pode definir manualmente a distância à área carregada lw,it.
kred é um fator para considerar a pressão de solo de alívio atuante dentro do cone de punçoamento. Este fator determina qual a percentagem da pressão de solo no cone de punçoamento é considerada como alívio no cálculo da força de corte resultante. Um valor de kred = 1,00 significa que as pressões de solo dentro do cone de punçoamento são totalmente consideradas e, portanto, têm o efeito de alívio máximo. Um valor inferior a 1,00 reduz a pressão de solo considerada em conformidade, o que leva a uma força de corte resultante maior.
O parâmetro β pode ser determinado de várias formas. Na lista estão disponíveis três opções para seleção. O fator de majoração de carga pode assim ser determinado assumindo uma distribuição de tensões de corte totalmente plastificada de acordo com EN 1992-1-1 [1] 6.4.3(3) ou a partir de fatores constantes conforme 6.4.3(6). Adicionalmente, existe a possibilidade de introduzir o valor definido pelo utilizador.

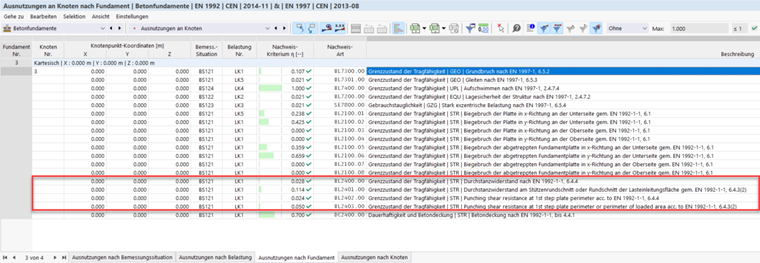

Fundações escalonadas | Verificação ao punçoamento
Numa fundação escalonada, são realizadas duas verificações ao punçoamento separadas: uma no primeiro escalão e outra na laje de fundação.:
Verificação na laje de fundação A primeira verificação ao punçoamento diz respeito à laje de fundação. A área de aplicação da carga é a secção transversal do pilar. O perímetro crítico é, portanto, construído a uma distância definida do bordo do pilar e envolve apenas a área imediatamente em redor do pilar.
Verificação no primeiro escalão A segunda verificação diz respeito ao primeiro escalão. O pilar transmite a sua carga primeiro para o primeiro escalão, antes deste transmitir a carga de forma distribuída para a laje de fundação. A área de aplicação de carga determinante não é, portanto, a secção transversal do pilar, mas a área da base do primeiro escalão.
