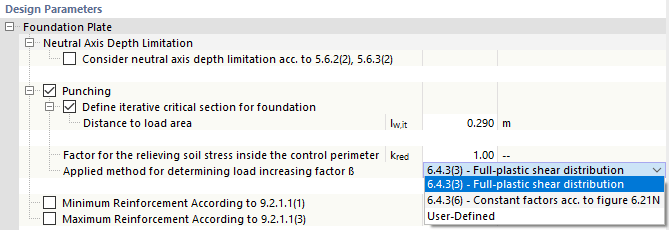

Kategoria Przebicie zarządza parametrami istotnymi dla obliczeń na przebicie.
Krytyczny obwód kontrolny jest wyznaczany w drodze obliczeń iteracyjnych. Jeśli zaznaczysz pole wyboru 'Zdefiniuj iteracyjny obwód kontrolny dla fundamentu', możesz ręcznie określić odległość od powierzchni obciążenia lw,it.
kred jest współczynnikiem uwzględniającym odciążające działanie nacisku gruntu wewnątrz stożka przebicia. Współczynnik ten określa, jaki procent nacisku gruntu w stożku przebicia jest uwzględniany jako odciążający w obliczeniach wypadkowej siły poprzecznej. Wartość kred = 1,00 oznacza, że naciski gruntu wewnątrz stożka przebicia są w pełni uwzględniane, a tym samym działają maksymalnie odciążająco. Wartość mniejsza niż 1,00 odpowiednio zmniejsza uwzględniany nacisk gruntu, co prowadzi do większej wypadkowej siły poprzecznej.
Parametr β można określić na różne sposoby. Na liście dostępne są trzy opcje. Współczynnik zwiększający obciążenie można określić przy założeniu w pełni plastycznego rozkładu naprężeń stycznych zgodnie z EN 1992-1-1 [1] 6.4.3(3) lub ze stałych współczynników zgodnie z 6.4.3(6). Dodatkowo istnieje możliwość wprowadzenia wartości zdefiniowanej przez użytkownika.
Fundamenty schodkowe | Obliczenia na przebicie

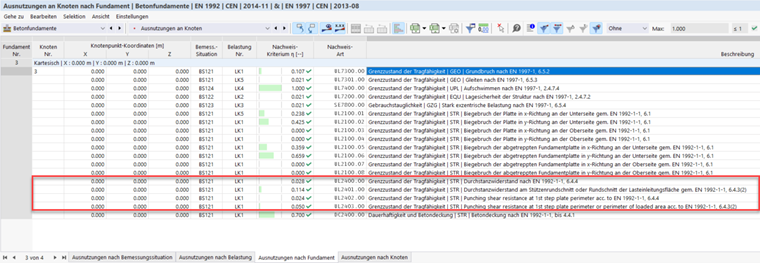

W przypadku fundamentu schodkowego przeprowadzane są dwa oddzielne obliczenia na przebicie: jedno na pierwszym stopniu i jedno na płycie fundamentowej.:
Obliczenia na płycie fundamentowej Pierwsze obliczenia na przebicie dotyczą płyty fundamentowej. Powierzchnią przyłożenia obciążenia jest przekrój słupa. Krytyczny obwód kontrolny jest zatem konstruowany w określonej odległości od krawędzi słupa i otacza tylko obszar bezpośrednio wokół słupa.
Obliczenia na pierwszym stopniu Drugie obliczenia dotyczą pierwszego stopnia. Słup przekazuje swoje obciążenie najpierw na pierwszy stopień, zanim ten przekaże obciążenie powierzchniowo na płytę fundamentową. Miarodajną powierzchnią przyłożenia obciążenia nie jest zatem przekrój słupa, lecz powierzchnia podstawy pierwszego stopnia.
