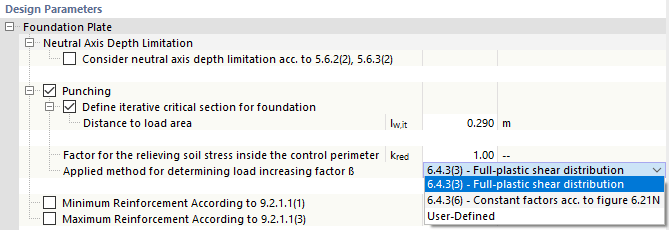

La categoria Punzonamento gestisce i parametri rilevanti per le verifiche a punzonamento.
Il perimetro critico viene determinato mediante un calcolo iterativo. Se si seleziona la casella di controllo 'Definisci perimetro iterativo per fondazione', è possibile definire manualmente la distanza dall'area caricata lw,it.
kred è un fattore per considerare la pressione del terreno con effetto scaricante all'interno del cono di punzonamento. Questo fattore determina la percentuale della pressione del terreno nel cono di punzonamento che viene considerata come scaricante nel calcolo della forza di taglio risultante. Un valore di kred = 1,00 significa che le pressioni del terreno all'interno del cono di punzonamento sono completamente considerate e quindi hanno il massimo effetto scaricante. Un valore inferiore a 1,00 riduce corrispondentemente la pressione del terreno considerata, portando a una forza di taglio risultante maggiore.
Il parametro β può essere determinato in vari modi. Nell'elenco sono disponibili tre opzioni. Il fattore di incremento del carico può quindi essere determinato assumendo una distribuzione delle tensioni tangenziali completamente plastica secondo EN 1992-1-1 [1] 6.4.3(3) o da fattori costanti secondo 6.4.3(6). Inoltre, esiste la possibilità di inserire un valore definito dall'utente.
Fondazioni a gradoni | Verifica a punzonamento
Per una fondazione a gradoni, vengono eseguite due verifiche a punzonamento separate: una al primo gradone e una alla platea di fondazione.:
Verifica alla platea di fondazione La prima verifica a punzonamento riguarda la platea di fondazione. L'area di introduzione del carico è la sezione trasversale del pilastro. Il perimetro critico è quindi costruito ad una distanza definita dal bordo del pilastro e racchiude solo l'area immediatamente intorno al pilastro.
Verifica al primo gradone La seconda verifica riguarda il primo gradone. Il pilastro trasmette il suo carico prima al primo gradone, prima che questo lo trasferisca in modo diffuso alla platea di fondazione. L'area di introduzione del carico determinante non è quindi la sezione trasversale del pilastro, ma l'area di base del primo gradone.
