La catégorie Poinçonnement permet de gérer les paramètres pertinents pour les vérifications de la résistance au poinçonnement.

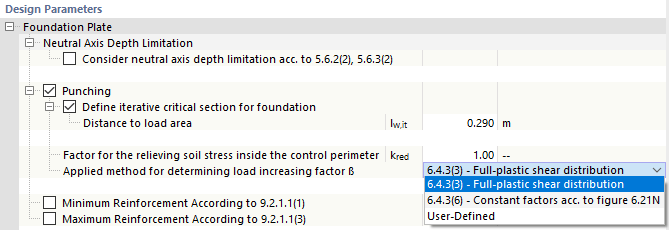

Le périmètre critique est déterminé par un calcul itératif. Si vous cochez la case « Définir la section critique itérative pour la fondation », vous pouvez définir manuellement la distance à la surface chargée lw,it.
kred est un facteur permettant de prendre en compte les pressions du sol agissant de manière à soulager l’intérieur du cône de poinçonnement. Ce facteur détermine quel pourcentage de la pression du sol dans le cône de poinçonnement est pris en compte comme effet déchargeant dans le calcul de l’effort tranchant résultant. Une valeur de kred = 1,00 signifie que les pressions du sol à l’intérieur du cône de poinçonnement sont entièrement prises en compte et agissent donc de manière à provoquer un soulagement maximal. Une valeur inférieure à 1,00 réduit la pression du sol prise en compte en conséquence, ce qui conduit à un effort tranchant résultant plus élevé.
Le paramètre β peut être déterminé de différentes manières. Trois options sont disponibles dans la liste. Le facteur d’augmentation de la charge peut ainsi être déterminé en présumant une distribution entièrement plastique des contraintes de cisaillement conformément à l’EN 1992-1-1 [1] 6.4.3(3) ou à partir de facteurs constants selon 6.4.3(6). Il est également possible de renseigner la valeur manuellement.

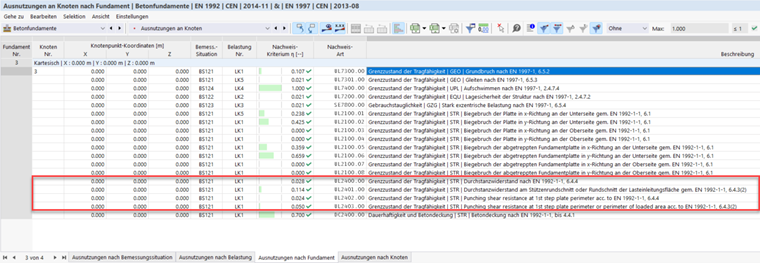

Dans le cas d’une fondation à plusieurs niveaux, deux vérifications distinctes de la résistance au poinçonnement sont effectuées : l’une au premier niveau et l’autre au niveau de la semelle de fondation.
Vérification sur la semelle de fondation
La première vérification de la résistance au poinçonnement concerne la semelle de fondation. La surface de transfert de charges est la section du poteau. Le périmètre critique est donc construit à une distance définie du bord du poteau et n’englobe que la zone immédiatement autour du poteau.
Vérification au premier niveau
La deuxième vérification concerne le premier niveau. Le poteau transmet d’abord ses charges au premier niveau, avant que celui-ci ne les répartisse sur la dalle de fondation. La surface de transfert de charges déterminante n’est donc pas la section du poteau, mais la surface au sol du premier niveau.
