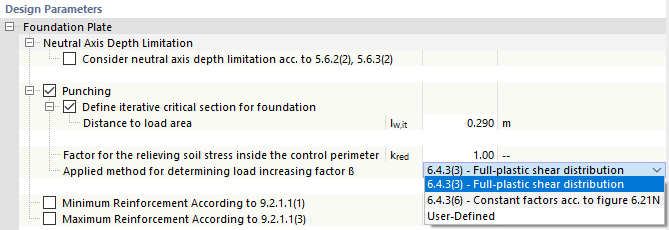

Kategorie Protlačení spravuje parametry, které jsou relevantní pro posouzení na protlačení.
Kritický kontrolovaný obvod se stanoví iteračním výpočtem. Pokud zaškrtnete políčko 'Definovat iterační kontrolovaný obvod pro základ', můžete ručně zadat vzdálenost od zatěžovací plochy lw,it.
kred je součinitel pro zohlednění odlehčujícího účinku tlaků podloží uvnitř kužele protlačení. Tento součinitel určuje, kolik procent tlaků podloží v kuželu protlačení se započítá jako odlehčující při výpočtu výsledné smykové síly. Hodnota kred = 1,00 znamená, že tlaky podloží uvnitř kužele protlačení se uvažují plně, a působí tak maximálně odlehčujícím účinkem. Hodnota menší než 1,00 odpovídajícím způsobem snižuje uvažovaný tlak podloží, což vede k vyšší výsledné smykové síle.
Parametr β lze stanovit různými způsoby. V seznamu jsou k dispozici tři možnosti. Součinitel zvýšení zatížení lze tak stanovit za předpokladu plně plastického rozdělení smykového napětí podle EN 1992-1-1 [1] 6.4.3(3) nebo z konstantních součinitelů podle 6.4.3(6). Dále existuje možnost zadat hodnotu uživatelsky definovanou.
Stupňovité základy | Posouzení na protlačení

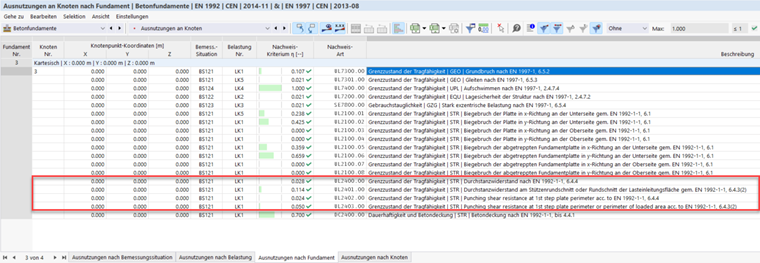

U stupňovitého základu se provádějí dvě samostatná posouzení na protlačení: jedno na prvním stupni a jedno na základové desce.:
Posouzení na základové desce První posouzení na protlačení se týká základové desky. Zatěžovací plochou je průřez sloupu. Kritický kontrolovaný obvod se proto konstruuje v definované vzdálenosti od okraje sloupu a obklopuje pouze oblast bezprostředně kolem sloupu.
Posouzení na prvním stupni Druhé posouzení se týká prvního stupně. Sloup přenáší své zatížení nejprve do prvního stupně, než ten zatížení plošně přenese na základovou desku. Rozhodující zatěžovací plochou proto není průřez sloupu, ale půdorysná plocha prvního stupně.
