Bloková výztuž

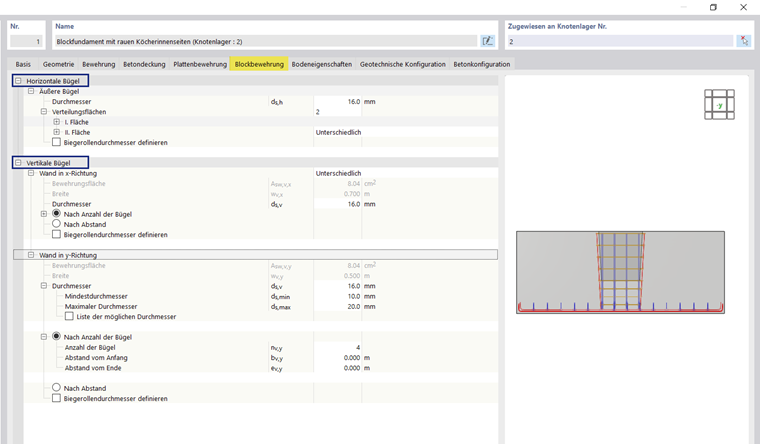

Na kartě Bloková výztuž můžete definovat výztuž kalichu. Horizontální a vertikální třmínky je třeba zadat samostatně.

Usazení výztuže se liší v závislosti na povrchu vnitřních stran kalichu. Zadání obou výztuží je vysvětleno v podkapitolách.

Blokový základ s hrubými vnitřními stranami kalichu

1. Vertikální výztuž

Rozhodující moment pro posouzení vertikální výztuže je určen podle následujícího vzorce:

Pro posouzení potřebného ocelového průřezu vertikální výztuže je třeba šířka náhradního nosníku. Vypočítá se takto: Přijatelné moment M_Rd, který je větší než moment porušení M_maßg, je pak určen. Z toho vyplývá potřebný ocelový průřez.

1. Horizontální výztuž

Požadovaný ocelový průřez horizontálních třmínků Bu odpovídá větší hodnotě výztuže, která byla určena pro obě vertikální směry.

Blokový základ s hladkými vnitřními stranami kalichu

Blokový základ s hladkými vnitřními stranami kalichu má stejný princip jako kalichové základy s hladkými vnitřními stranami kalichu.

1. Základní princip: Vnitřní síly v blokovém základu

Mezi vloženým sloupem a tělesem základu se přenos zatížení uskutečňuje pomocí vodorovného dvojice sil. Moment M výsledný z ohybového momentu a vodorovná síla H jsou rozloženy do dvou protilehlých sil H_o (nahoře) a _Hu (dole):

Tyto síly působí v opačných směrech a musíme je pomocí výztuže zavést do betonového bloku.

1. Horizontální výztuž

V horizontální rovině je základ považován za příhradový systém s tlakovými a tahovými pruty. Z úhlu sklonu tlakových prutů výsledná vodorovná tahová síla musí být přijata výztuží:

1. Vertikální výztuž

Vertikální složka H_o vytváří rozštěpové tahové síly a okrajové tahové síly podél stěny kalichu. Rozštěpová tahová síla je většinou tak malá, že její vliv můžeme zanedbat:
