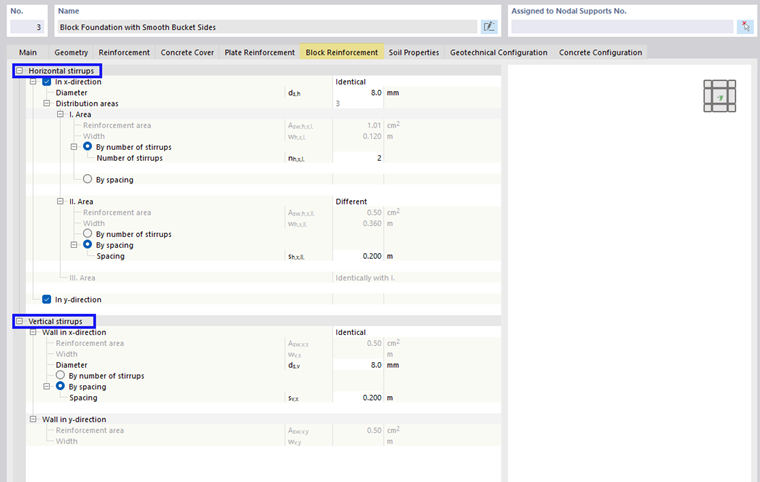

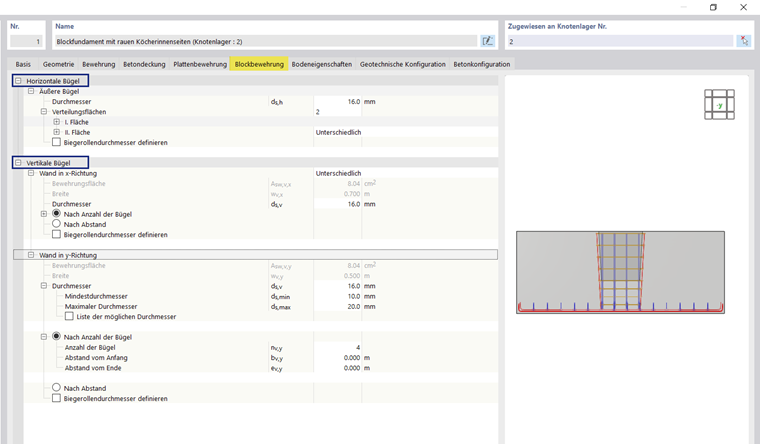

En la pestaña Refuerzo de bloque, puede definir el refuerzo del cubo. Los estribos horizontales y verticales se ingresan por separado.
La disposición del refuerzo varía según la superficie interna del cubo. La entrada de ambos refuerzos se explica en los subcapítulos.
Fundamento de bloque con superficies internas del cubo rugosas
- Refuerzo vertical
El momento determinante para el diseño del refuerzo vertical se calcula con la siguiente fórmula:
Para el diseño de la sección transversal de acero requerida del refuerzo vertical, se necesita el ancho de una viga sustitutiva. Se calcula como: Se determina el momento resistente MRd, que es mayor que el momento de rotura Mdeterminante, y de esto se obtiene la sección transversal de acero necesaria.
- Refuerzo horizontal
La sección transversal de acero requerida de los estribos horizontales Bu corresponde al mayor valor de los refuerzos determinados en las dos direcciones verticales.
Fundamento de bloque con superficies internas del cubo lisas
El fundamento de bloque con superficies internas del cubo lisas sigue el mismo principio que los fundamentos de cubo con superficies internas del cubo lisas.
- Principio básico: Cortantes en el fundamento de bloque
Entre el soporte embebido y el cuerpo del fundamento, la transferencia de carga se realiza a través de un par de fuerzas horizontales. El momento M resultante del momento flector y la fuerza horizontal H se descomponen en dos fuerzas Ho (arriba) y Hu (abajo) que actúan en direcciones opuestas:
Estas fuerzas actúan en direcciones opuestas y deben transferirse al bloque de concreto mediante refuerzo.- Refuerzo horizontal
En el plano horizontal, el fundamento se considera un sistema tipo cercha con bielas de compresión y tracción. El ángulo de inclinación de las bielas de compresión determina la fuerza de tracción horizontal requerida que debe ser absorbida mediante refuerzo:
- Refuerzo vertical
El componente vertical de Ho genera fuerzas de tracción por fisuración y fuerzas de tracción en los bordes a lo largo de la pared del cubo. La fuerza de tracción por fisuración suele ser tan baja que su influencia puede ser despreciada:
