Armadura de bloco

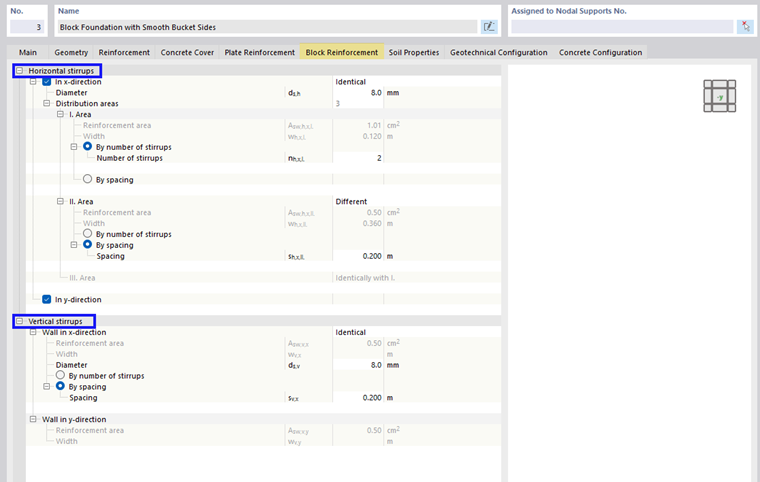

No registro Armadura de bloco você pode definir a armadura da cavidade. Os estribos horizontais e verticais devem ser inseridos separadamente.

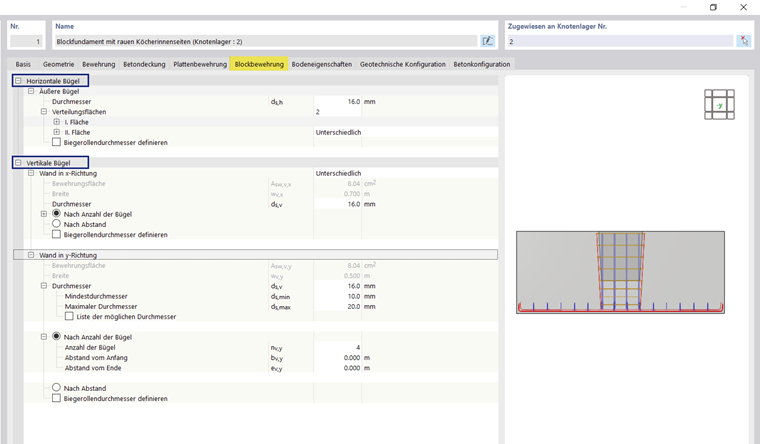

A disposição da armadura difere conforme a textura das superfícies internas da cavidade. A entrada para ambas as armaduras é explicada nos subcapítulos.

Fundação de bloco com superfícies internas da cavidade ásperas

1. Armadura vertical

O momento determinante para o dimensionamento da armadura vertical é calculado pela seguinte fórmula:

Para o dimensionamento da seção de aço necessária da armadura vertical, é necessária a largura de uma viga substituta. Ela é calculada como: O momento resistido M_Rd, que é maior que o momento crítico M_crítico, é então determinado. Disso resulta a seção de aço necessária.

1. Armadura horizontal

A seção de aço necessária dos estribos horizontais Bu corresponde ao maior valor das armaduras determinadas para ambas as direções verticais.

Fundação de bloco com superfícies internas da cavidade lisas

A fundação de bloco com superfícies internas da cavidade lisas segue o mesmo princípio das fundações de cavidade com superfícies internas lisas.

1. Princípio básico: esforços de corte na fundação de bloco

Entre o pilar embutido e o corpo da fundação, a transmissão de carga ocorre através de um par de forças horizontais. O momento resultante do momento de flexão M e a força horizontal H são resolvidos em duas forças opostas H_o (acima) e _Hu (abaixo):

Essas forças atuam em direções opostas e devem ser introduzidas no bloco de concreto através da armadura.

1. Armadura horizontal

No plano horizontal, a fundação é considerada como um sistema de tração e compressão. Disso resulta, do ângulo de inclinação das diagonais de compressão, a força de tração horizontal necessária que deve ser absorvida pela armadura:

1. Armadura vertical

A componente vertical de H_o gera forças de tração por fendilhamento, assim como forças de tração ao longo das bordas da parede da cavidade. A força de tração por fendilhamento é geralmente tão pequena que sua influência pode ser negligenciada:
